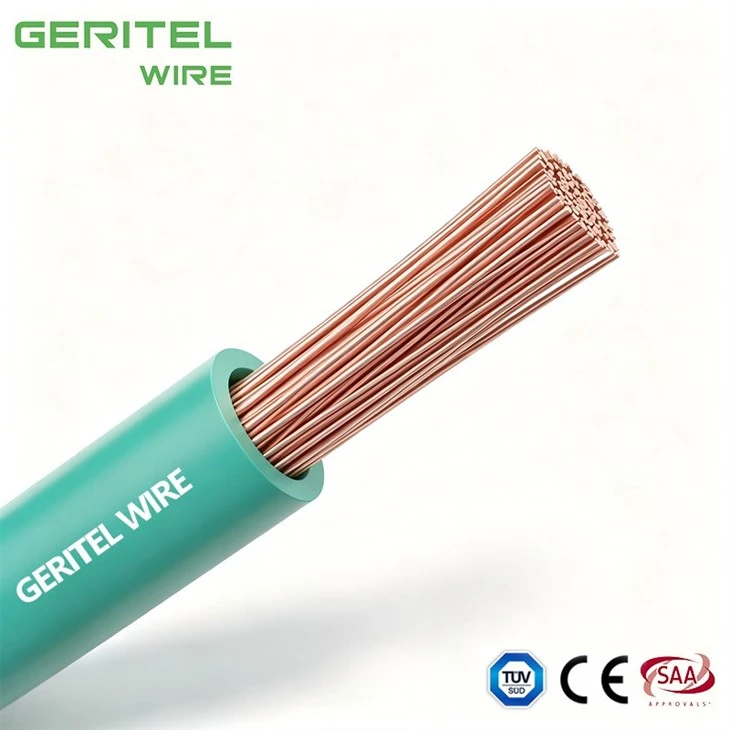

H05V-K 0.5mm2 flexible cable

PRODUCT ECHTE SCHOT

H05V-K 1x0.5 mm² control panel wire

Specificeer klasse 5 paneelbedradingskabel voor beschermde vaste interne bedrading

Deze lijst is geschreven voor werkplaatsen voor controlepanelen en automatiseringsintegrators. H05V-K combineert klasse 5 gevlochten koper met PVC-isolatie in een compact single--kernformaat dat geschikt is voor schakelkasten, klemmenstroken en beschermde paneelroutes. Zoektermen zoals schakelkastdraad, fijndradige koperdraad enFlexibele PVC-draadzijn uiteraard opgenomen omdat klanten verschillende catalogustalen gebruiken. De hoge flexibiliteit van geleiders ondersteunt korte-radiusroutering in overvolle kasten. Grootte, kleur en installatievoorwaarden moeten worden bevestigd voordat u bestelt. GERITEL WIRE ondersteunt specificatiecontroles, OEM-markering en praktische exportverpakkingen.

PRODUCTSPECIFICATIES

H05V-K 1 x 0.5 mm² hook up wire

Toepassingen

PVC-paneelbedrading voor gebruik in schakelbesturings-, relais- en instrumentatiepanelen van vermogensschakelapparatuur en voor doeleinden zoals interne connectoren in gelijkrichtapparatuur, motorstarters en controllers.

SPECIFICATIES
Spanningswaarde Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatuurclassificatie	Vast: -30 graden tot +70 graden Gebogen: -5 graden tot +70 graden
Minimale buigradius	Vast: 6 x totale diameter
Geleider	Klasse 5 flexibele koperen geleider
Isolatie	PVC (polyvinylchloride)
Isolatie Kleur	Rood, Zwart, Blauw, Oranje, Geel, Wit, Groen/Geel, Violet, Roze, Grijs, Bruin
NORMEN	EN 50525-2-31,EN 60228 Vlamvertragend volgens IEC/EN 60332-1-2 UV-bestendig

AFMETINGEN

NOMINAAL Dwarsdoorsnedeoppervlak mm²

	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

GELEIDERS

NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	MAXIMALE WEERSTAND VAN DE GELEIDER BIJ 20 graden ohm/km
NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	Gewone draden
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISCHE KENMERKEN

NOMINAAL KRUIS ECTIONEEL GEBIED mm²	REFERENTIEMETHODE A (INGESLOTEN BIJ LEIDING IN THERMISCH ISOLATIEMUUR ENZ.) Versterkers		REFERENTIEMETHODE B (INGESLOTEN IN LEIDING IN MUUR OF IN TRUNKING ENZ.) Versterkers		REFERENTIEMETHODE C (DIRECT GEKNIPT) Versterkers		REFERENTIEMETHODE F (IN VRIJE LUCHT OF OP EEN GEPERFOREERDE KABELGOOT ETC HORIZONTAAL OF VERTICAAL ETC) Versterkers
							Aanraken			Op afstand van één diameter
							Aanraken			2 kabels Enkel-Fase ACof DC of 3 kabels Driefasig AC plat
	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase AC of DC	3 of 4Kabels Drie-Fase AC	2Kabels Eenfase AC of DCvlak	3Kabels Drie-fase ACflat	3 kabels Drie-fase ACtrefoil	Horizontaal	Verticaal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICERING

H05V-K 0.5mm2 hookup wire

H05V-K 0.5 mm2 equipment wire

VERPAKKING

Rollen

Kunststof spoel

Kleine houten spoel

SOLLICITATIE

Industrieel bedieningspaneel

H05V-K 0.5mm2 Class 5 flexible copper wire

Hernieuwbare energie-stroomaansluiting

Schakelbordbedrading

GEVAL

Upgrade van het Adelaide Airport-schakelbord

Industriële hoofdschakelbordstroomverdeling

Vervanging van de flexibele kabel van het hoofdschakelbord

WAAROM VOOR ONS KIEZEN

30Jarenlange ervaring
in één-service

Dongguan Greater Wire & Cable Co., Ltd. is een professionele fabrikant van technische-kabels in China, die gecertificeerde elektrische kabeloplossingen levert voor bouw-, industriële, mijnbouw-, energie- en infrastructuurprojecten over de hele wereld.

Met een fabriek van 30.000 m², 30 productielijnen, ervaren ingenieurs en een streng kwaliteitscontroleteam leveren wij betrouwbare, traceerbare en conforme kabelproducten voor internationale technische toepassingen. Onze producten worden ondersteund door certificeringen waaronder SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS en ISO.

We zetten ons in voor veiligheid, kwaliteit, transparantie en een partnerschap op lange termijn. Van de inspectie van grondstoffen tot het testen van het eindproduct, elke batch wordt zorgvuldig gecontroleerd om stabiele prestaties en betrouwbaar projectgebruik te garanderen.

Betere kabel - gecertificeerde kwaliteit. Betrouwbare levering. Technische waarde.

15K

Afgeronde projecten

150+

professionele medewerkers

15K

tevreden klanten

92+

onderscheidingen en certificaten

INSTALLATIE-APPARATUUR

WERELDWIJDE CERTIFICERING

H05V-K 0.5mm2 blue wire

FOTO'S VAN KLANT

H05V-K 0.5 mm2 red wire

INTERNATIONAAL VERVOER

Zeevracht

We bieden betrouwbare zeevrachtoplossingen voor bestellingen met grote- volumes. Uw goederen worden veilig verpakt en verzonden in containers, waardoor een kosteneffectieve-levering in havens over de hele wereld wordt gegarandeerd.

Luchtvracht

Voor een snellere levering zorgt onze luchtvrachtservice ervoor dat uw producten snel internationale bestemmingen bereiken, met zorgvuldige afhandeling en volledige tracking onderweg.

Internationale Express

Spoedzendingen nodig? Onze internationale expresdienst levert kleine tot middelgrote bestellingen efficiënt af, waarbij deur{0}}tot-deurservice wordt geboden met realtime- tracking voor gemoedsrust.

COÖPERATIEVE PARTNER

Wij zijn op zoek naar een samenwerkingspartner om ons bedrijf uit te breiden.

Hoe kunt u met ons samenwerken?

Deel eenvoudigweg uw wensen, ontvang onze professionele oplossing, bevestig monsters en profiteer van een snelle, betrouwbare productie en wereldwijde levering. - Met ons samenwerken is zo eenvoudig.

Ons adres

Gebouw 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, provincie Guangdong, China

Telefoonnummer

+86 136 6257 9592

+86 135 1078 4550

E-mail

manager01@greaterwire.com

Veelgestelde vragen

Is H05V-K hetzelfde als paneeldraad?

Bij paneelbouw hangt het praktische antwoord af van hoe de geleider wordt beschermd en afgesloten. De relevante zoekterm is H05V-K paneeldraad. Paneeldraad is een gebruikelijke marktbeschrijving voor H05V-K, omdat de kabel vaak wordt gebruikt in bedieningspanelen, schakelapparatuur en elektrische apparatuur. Paneeldraad is een brede term, dus de koper moet nog steeds H05V-K, 300/500V, maat en vereiste standaard specificeren. Voor de productie van herhaalde panelen kan GERITEL WIRE consistente kleurcodering, bedrukking en verpakking bespreken om de afhandeling in de werkplaats te vereenvoudigen.

Waarom noemen leveranciers H05V-K-apparatuurdraad?

Vanuit specificatieoogpunt heeft H05V-K een duidelijke gebruiksgrens die niet mag worden overschreden door marketingclaims. De relevante zoekterm isH05V-K-apparatuurdraad. Omdat de kabel wordt gebruikt voor beschermde interne verbindingen in elektrische apparaten en samenstellingen, groeperen veel catalogi hem onder apparatuurdraad, aansluitdraad- of schakel-enkele aders in kasten. Ga er niet van uit dat elk product dat als apparatuurdraad wordt verkocht, voldoet aan EN 50525-2-31. GERITEL WIRE kan het toepasselijke gegevensblad en de beschikbare conformiteitsdocumenten voor de exact bestelde constructie ter beoordeling door de koper verstrekken.

Wat is het verschil tussen H05V-K en 05V-K?

Voor OEM-bedrading is de veiligste aanpak het afstemmen van het kabeltype op het daadwerkelijke circuit, in plaats van alleen op kleur of flexibiliteit te kiezen. De relevante zoekterm is 05V-K draad. 05V-K wordt vaak gebruikt als verkorte marktreferentie, terwijl H05V-K de geharmoniseerde aanduiding is die kopers moeten gebruiken bij het specificeren van het Europese kabeltype. Bevestig de gedrukte aanduiding en documentatie op het exacte bestelde product. Wanneer een project speciale installatieomstandigheden heeft, kan GERITEL WIRE helpen bepalen of standaard H05V-K geschikt is of dat een ander kabeltype veiliger is.

Is 2491X een andere naam voor H05V-K?

Het product kan goed passen, op voorwaarde dat de spanning, de doorsnede-en de beschermde-installatievoorwaarden correct zijn. De relevante zoekterm is 2491X H05V-K kabel. Op de Britse markt wordt 2491X vaak gebruikt voor flexibele PVC-paneelbedrading met enkele- kern en er wordt vaak naar verwezen-met H05V-K/H07V-K, afhankelijk van de afmeting van de geleider en de spanningsklasse. Omdat de 2491X verschillende spanningsklassen kan dekken, moeten de maat en de H05/H07-aanduiding worden gecontroleerd. GERITEL WIRE richt zich op duidelijke specificatiebevestiging vóór massaproductie, vooral wat betreft spanning, dwars-doorsnede, kleur en certificeringsomvang.
