H05V-K flexible panel wire

PRODUCT ECHTE SCHOT

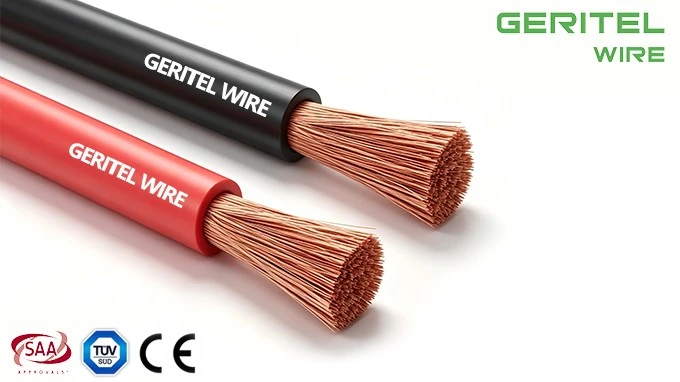

H05V-K equipment wire

Flexibele interne apparatuurdraad voor OEM-machines

Machinebouwers hebben vaak flexibele enkele kernen nodig die tijdens de montage van de kast efficiënt kunnen worden gesneden, gestript, gerouteerd en afgesloten. H05V-K werkt goed alsdraad van de machinebesturingskastvoor geschikte vaste interne circuits in industriële apparatuur, contactorassemblages, controllers en beschermde aansluitklemmen. De fijn-gevlochten geleider verbetert de hantering tijdens de installatie zonder dat dit een continue-beweging of sleep-prestaties van de ketting impliceert. Voor kopers die draad voor industriële apparatuur kopen, kan GERITEL WIRE kleuren, OEM-identificatie, haspelformaten en exportverpakking bespreken. Elke bestelling van OEM-paneeldraad kan ook worden beoordeeld aan de hand van de bestemmingsmarkt om te bepalen of standaard H05V-K of een multi-standaardalternatief vereist is.

PRODUCTSPECIFICATIES

H05V-K hook up wire

Toepassingen

PVC-paneelbedrading voor gebruik in de schakelbesturings-, relais- en instrumentatiepanelen van vermogensschakelapparatuur en voor doeleinden zoals interne connectoren in gelijkrichterapparatuur, motorstarters en controllers.

SPECIFICATIES
Spanningswaarde Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatuurclassificatie	Vast: -30 graden tot +70 graden Gebogen: -5 graden tot +70 graden
Minimale buigradius	Vast: 6 x totale diameter
Geleider	Klasse 5 flexibele koperen geleider
Isolatie	PVC (polyvinylchloride)
Isolatie Kleur	Rood, Zwart, Blauw, Oranje, Geel, Wit, Groen/Geel, Violet, Roze, Grijs, Bruin
NORMEN	EN 50525-2-31,EN 60228 Vlamvertragend volgens IEC/EN 60332-1-2 UV-bestendig

AFMETINGEN

NOMINAAL Dwarsdoorsnedeoppervlak mm²

	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

GELEIDERS

NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	MAXIMALE WEERSTAND VAN DE GELEIDER BIJ 20 graden ohm/km
NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	Gewone draden
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISCHE KENMERKEN

NOMINAAL KRUIS ECTIONEEL GEBIED mm²	REFERENTIEMETHODE A (INGESLOTEN BIJ LEIDING IN THERMISCH ISOLATIEMUUR ENZ.) Versterkers		REFERENTIEMETHODE B (INGESLOTEN IN LEIDING IN MUUR OF IN TRUNKING ENZ.) Versterkers		REFERENTIEMETHODE C (DIRECT GEKNIPT) Versterkers		REFERENTIEMETHODE F (IN VRIJE LUCHT OF OP EEN GEPERFOREERDE KABELGOOT ETC HORIZONTAAL OF VERTICAAL ETC) Versterkers
							Aanraken			Op afstand van één diameter
							Aanraken			2 kabels Enkel-Fase ACof DC of 3 kabels Driefasig AC plat
	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase AC of DC	3 of 4Kabels Drie-Fase AC	2Kabels Eenfase AC of DCvlak	3Kabels Drie-fase ACflat	3 kabels Drie-fase ACtrefoil	Horizontaal	Verticaal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICERING

H05V-K electrical panel wire

H05V-K control cabinet wire

VERPAKKING

Rollen

Kunststof spoel

Kleine houten spoel

SOLLICITATIE

Industrieel bedieningspaneel

Hernieuwbare energie-stroomaansluiting

Schakelbordbedrading

GEVAL

Upgrade van het Adelaide Airport-schakelbord

Industriële hoofdschakelbordstroomverdeling

Vervanging van de flexibele kabel van het hoofdschakelbord

WAAROM VOOR ONS KIEZEN

30Jarenlange ervaring
in één-service

Dongguan Greater Wire & Cable Co., Ltd. is een professionele fabrikant van technische-kabels in China, die gecertificeerde elektrische kabeloplossingen levert voor bouw-, industriële, mijnbouw-, energie- en infrastructuurprojecten over de hele wereld.

Met een fabriek van 30.000 m², 30 productielijnen, ervaren ingenieurs en een streng kwaliteitscontroleteam leveren wij betrouwbare, traceerbare en conforme kabelproducten voor internationale technische toepassingen. Onze producten worden ondersteund door certificeringen waaronder SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS en ISO.

We zetten ons in voor veiligheid, kwaliteit, transparantie en een partnerschap op lange termijn. Van de inspectie van grondstoffen tot het testen van het eindproduct, elke batch wordt zorgvuldig gecontroleerd om stabiele prestaties en betrouwbaar projectgebruik te garanderen.

Betere kabel - gecertificeerde kwaliteit. Betrouwbare levering. Technische waarde.

15K

Afgeronde projecten

150+

professionele medewerkers

15K

tevreden klanten

92+

onderscheidingen en certificaten

INSTALLATIE-APPARATUUR

H05V-K 0.5mm2 IEC 60332-1-2 flame retardant

H05V-K 0.5mm2 for switchgear internal wiring

WERELDWIJDE CERTIFICERING

H05V-K control wiring wire

FOTO'S VAN KLANT

H05V-K panel hookup wire

INTERNATIONAAL VERVOER

Zeevracht

We bieden betrouwbare zeevrachtoplossingen voor bestellingen met grote- volumes. Uw goederen worden veilig verpakt en verzonden in containers, waardoor een kosteneffectieve-levering in havens over de hele wereld wordt gegarandeerd.

Luchtvracht

Voor een snellere levering zorgt onze luchtvrachtservice ervoor dat uw producten snel internationale bestemmingen bereiken, met zorgvuldige afhandeling en volledige tracking onderweg.

Internationale Express

Spoedzendingen nodig? Onze internationale expresdienst levert kleine tot middelgrote bestellingen efficiënt af, waarbij deur{0}}tot-deurservice wordt geboden met realtime- tracking voor gemoedsrust.

COÖPERATIEVE PARTNER

Wij zijn op zoek naar een samenwerkingspartner om ons bedrijf uit te breiden.

Hoe kunt u met ons samenwerken?

Deel eenvoudigweg uw wensen, ontvang onze professionele oplossing, bevestig monsters en profiteer van een snelle, betrouwbare productie en wereldwijde levering. - Met ons samenwerken is zo eenvoudig.

Ons adres

Gebouw 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, provincie Guangdong, China

Telefoonnummer

+86 136 6257 9592

+86 135 1078 4550

E-mail

manager01@greaterwire.com

Veelgestelde vragen

Kan H05V-K worden aangesloten op schroefklemmen?

Bij paneelbouw hangt het praktische antwoord af van hoe de geleider wordt beschermd en afgesloten. De relevante zoekterm is H05V-K-schroefaansluitdraad. Ja, als de terminal geschikt is voor flexibele Klasse 5-geleiders en de aansluitmethode de instructies van de fabrikant volgt. Adereindhulzen worden vaak gebruikt om de strengcontrole te verbeteren. Voor OEM-projecten kan GERITEL WIRE de beoordeling van technische gegevens, monsterbevestiging en praktische verpakking op haspels of dozen ondersteunen.

Hoeveel isolatie moet ik verwijderen van H05V-K?

Vanuit specificatieoogpunt heeft H05V-K een duidelijke gebruiksgrens die niet mag worden overschreden door marketingclaims. De relevante zoekterm is H05V-K striplengte. De striplengte wordt bepaald door het terminal- of ferrulesysteem, niet alleen door het draadmodel. Gebruik de afmetingen van de terminalfabrikant en stel de stripmachine overeenkomstig in. GERITEL WIRE kan u helpen de gevraagde constructie vóór de offerte te vergelijken met de projectspecificatie, waardoor vermijdbare modelmismatches worden verminderd.

Moet ik H05V-K-strengen draaien voordat ik een ferrule erin steek?

Voor OEM-bedrading is de veiligste aanpak het afstemmen van het kabeltype op het daadwerkelijke circuit, in plaats van alleen op kleur of flexibiliteit te kiezen. De relevante zoekterm is H05V-K ferrule voorbereiding. Er kan een lichte controle van de strengen nodig zijn, maar overmatig draaien kan de geometrie van de geleider veranderen en een goede krimping belemmeren. Volg de ferrule- en machine-instructies. Als het project een specifieke terminal-, kast- of bedradingsstandaard heeft, kan GERITEL WIRE de belangrijkste parameters met de koper beoordelen voordat de bestelling wordt vrijgegeven.

Kan ik H05V-K op een printplaat solderen?

Het product kan goed passen, op voorwaarde dat de spanning, de doorsnede-en de beschermde-installatievoorwaarden correct zijn. De relevante zoekterm isH05V-K PCB-draad. Het kan worden gesoldeerd in geschikte apparatuurontwerpen, maar het proces moet de warmte, isolatieafstand en trekontlasting beheersen. Controleer voor productie de soldeerbaarheid en mechanische ondersteuning bij de plaataansluiting. GERITEL WIRE ondersteunt OEM-identificatie, kleurplanning en exportdocumentatie volgens de uiteindelijk overeengekomen productomvang.
