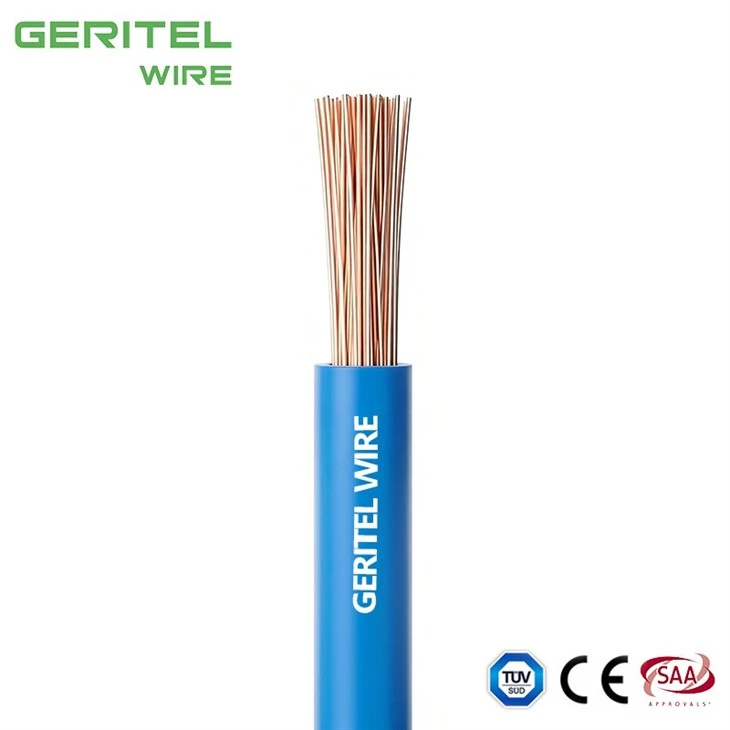

Een praktische flexibele eenaderige kastkabel voor fabrikanten van elektrische apparatuur

Deze lijst is geschreven voor kastenbouwers en industriële elektrische aannemers. H05V-K combineert klasse 5 gevlochten koper met PVC-isolatie in een compact enkel-kernformaat dat geschikt is voor elektriciteitskasten, DIN-railconstructies en klemmenrijen. Zoektermen zoals bedrading van paneelkast, interne draad van klasse 5 enPVC geïsoleerde kastdraadzijn uiteraard opgenomen omdat klanten verschillende catalogustalen gebruiken. De flexibele geleider helpt installateurs de bedrading georganiseerd te houden rond onderbrekers, relais en klemmenblokken. Grootte, kleur en installatievoorwaarden moeten worden bevestigd voordat u bestelt. GERITEL WIRE ondersteunt kleur-, markering-, haspelverpakking- en export-documentvereisten voor OEM-bestellingen.

PRODUCTSPECIFICATIES

Class 5 copper wire for control cabinets

Toepassingen

PVC-paneelbedrading voor gebruik in schakelbesturings-, relais- en instrumentatiepanelen van vermogensschakelapparatuur en voor doeleinden zoals interne connectoren in gelijkrichtapparatuur, motorstarters en controllers.

SPECIFICATIES
Spanningswaarde Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatuurclassificatie	Vast: -30 graden tot +70 graden Gebogen: -5 graden tot +70 graden
Minimale buigradius	Vast: 6 x totale diameter
Geleider	Klasse 5 flexibele koperen geleider
Isolatie	PVC (polyvinylchloride)
Isolatie Kleur	Rood, Zwart, Blauw, Oranje, Geel, Wit, Groen/Geel, Violet, Roze, Grijs, Bruin
NORMEN	EN 50525-2-31,EN 60228 Vlamvertragend volgens IEC/EN 60332-1-2 UV-bestendig

AFMETINGEN

NOMINAAL Dwarsdoorsnedeoppervlak mm²

	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

GELEIDERS

NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	MAXIMALE WEERSTAND VAN DE GELEIDER BIJ 20 graden ohm/km
NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	Gewone draden
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISCHE KENMERKEN

NOMINAAL KRUIS ECTIONEEL GEBIED mm²	REFERENTIEMETHODE A (INGESLOTEN BIJ LEIDING IN THERMISCH ISOLATIEMUUR ENZ.) Versterkers		REFERENTIEMETHODE B (INGESLOTEN IN LEIDING IN MUUR OF IN TRUNKING ENZ.) Versterkers		REFERENTIEMETHODE C (DIRECT GEKNIPT) Versterkers		REFERENTIEMETHODE F (IN VRIJE LUCHT OF OP EEN GEPERFOREERDE KABELGOOT ETC HORIZONTAAL OF VERTICAAL ETC) Versterkers
							Aanraken			Op afstand van één diameter
							Aanraken			2 kabels Enkel-Fase ACof DC of 3 kabels Driefasig AC plat
	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase AC of DC	3 of 4Kabels Drie-Fase AC	2Kabels Eenfase AC of DCvlak	3Kabels Drie-fase ACflat	3 kabels Drie-fase ACtrefoil	Horizontaal	Verticaal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICERING

300/500V wire for control cabinets

internal wiring cable for control cabinets

VERPAKKING

Rollen

single core flexible wire for control cabinets

Kunststof spoel

Kleine houten spoel

SOLLICITATIE

Industrieel bedieningspaneel

Hernieuwbare energie-stroomaansluiting

Schakelbordbedrading

GEVAL

Upgrade van het Adelaide Airport-schakelbord

Industriële hoofdschakelbordstroomverdeling

Vervanging van de flexibele kabel van het hoofdschakelbord

WAAROM VOOR ONS KIEZEN

30Jarenlange ervaring
in één-service

Dongguan Greater Wire & Cable Co., Ltd. is een professionele fabrikant van technische-kabels in China, die gecertificeerde elektrische kabeloplossingen levert voor bouw-, industriële, mijnbouw-, energie- en infrastructuurprojecten over de hele wereld.

Met een fabriek van 30.000 m², 30 productielijnen, ervaren ingenieurs en een streng kwaliteitscontroleteam leveren wij betrouwbare, traceerbare en conforme kabelproducten voor internationale technische toepassingen. Onze producten worden ondersteund door certificeringen waaronder SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS en ISO.

We zetten ons in voor veiligheid, kwaliteit, transparantie en een partnerschap op lange termijn. Van de inspectie van grondstoffen tot het testen van het eindproduct, elke batch wordt zorgvuldig gecontroleerd om stabiele prestaties en betrouwbaar projectgebruik te garanderen.

Betere kabel - gecertificeerde kwaliteit. Betrouwbare levering. Technische waarde.

15K

Afgeronde projecten

150+

professionele medewerkers

15K

tevreden klanten

92+

onderscheidingen en certificaten

INSTALLATIE-APPARATUUR

internal wiring cable for switch cabinets

WERELDWIJDE CERTIFICERING

single core flexible wire for switch cabinets

FOTO'S VAN KLANT

H05V-K wire for electrical cabinets

INTERNATIONAAL VERVOER

Zeevracht

We bieden betrouwbare zeevrachtoplossingen voor bestellingen met grote- volumes. Uw goederen worden veilig verpakt en verzonden in containers, waardoor een kosteneffectieve-levering in havens over de hele wereld wordt gegarandeerd.

Luchtvracht

Voor een snellere levering zorgt onze luchtvrachtservice ervoor dat uw producten snel internationale bestemmingen bereiken, met zorgvuldige afhandeling en volledige tracking onderweg.

Internationale Express

Spoedzendingen nodig? Onze internationale expresdienst levert kleine tot middelgrote bestellingen efficiënt af, waarbij deur{0}}tot-deurservice wordt geboden met realtime- tracking voor gemoedsrust.

COÖPERATIEVE PARTNER

Wij zijn op zoek naar een samenwerkingspartner om ons bedrijf uit te breiden.

flexible panel wire for electrical cabinets

PVC insulated wire for electrical cabinets

Class 5 copper wire for electrical cabinets

internal wiring cable for electrical cabinets

single core flexible wire for electrical cabinets

Hoe kunt u met ons samenwerken?

Deel eenvoudigweg uw wensen, ontvang onze professionele oplossing, bevestig monsters en profiteer van een snelle, betrouwbare productie en wereldwijde levering. - Met ons samenwerken is zo eenvoudig.

Ons adres

Gebouw 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, provincie Guangdong, China

Telefoonnummer

+86 136 6257 9592

+86 135 1078 4550

E-mail

manager01@greaterwire.com

Veelgestelde vragen

Is standaard H05V-K UV-bestendig?

Kopers moeten dit beschouwen als een selectievraag en niet als een ja/nee-marketingclaim. De relevante zoekterm is H05V-K UV-bestendige draad. UV-bestendigheid mag niet alleen op basis van de H05V-K-aanduiding worden aangenomen; het geharmoniseerde model identificeert spanning, PVC-isolatie en geleiderstijl, en niet een universele bewering over zonlicht-weerstand. Voor blootstelling aan zonlicht heeft u samengesteld-specifiek UV-testbewijs nodig of kiest u een kabel die is ontworpen voor gebruik buitenshuis. Voor OEM-projecten kan GERITEL WIRE de beoordeling van technische gegevens, monsterbevestiging en praktische verpakking op haspels of dozen ondersteunen.

Kan H05V-K worden gebruikt in natte omgevingen?

Ja, als de installatieomstandigheden overeenkomen met het H05V-K-ontwerp. De relevante zoekterm is H05V-K draad voor natte locatie. Het standaard product met één-kern is voornamelijk bedoeld voor beschermde/interne bedrading en mag niet worden behandeld als een algemene kabel voor natte- locaties zonder een goedgekeurde behuizing of bedradingssysteem. Kies een kabel en installatiemethode die specifiek geschikt is voor vocht als blootstelling aan water wordt verwacht. GERITEL WIRE kan u helpen de gevraagde constructie vóór de offerte te vergelijken met de projectspecificatie, waardoor vermijdbare modelmismatches worden verminderd.

Welke maten zijn standaard voor H05V-K?

Het belangrijkste punt is om de standaardkabeleigenschap te scheiden van de uiteindelijke installatieregel. De relevante zoekterm isH05V-K-maten 0.5 0.75 1 mm². Het H05V-K-bereik is doorgaans 0,5, 0,75 en 1 mm² volgens EN 50525-2-31, waarbij grotere Klasse 5 enkele PVC-kernen naar de H07V-K-spanningsklasse gaan. Bestel op model plus exacte doorsnede, niet op buitendiameter. Als het project een specifieke terminal-, kast- of bedradingsstandaard heeft, kan GERITEL WIRE de belangrijkste parameters met de koper beoordelen voordat de bestelling wordt vrijgegeven.

Wanneer moet ik 0,5 mm² H05V-K kiezen?

Voor de meeste kopers kan deze vraag het beste worden beantwoord vanuit spanning, geleiderklasse en installatiemethode samen. De relevante zoekterm is 0,5 mm². H05V-K-draad. 0.5 mm² is nuttig voor compacte interne besturings-, signaal- en apparatuurcircuits wanneer de circuitstroom, klemwaarde en code die doorsnede- toelaten. Het wordt vaak gekozen waar paneelruimte en aansluitdichtheid belangrijk zijn. GERITEL WIRE ondersteunt OEM-identificatie, kleurplanning en exportdocumentatie volgens de uiteindelijk overeengekomen productomvang.
