1.5mm2 solar inverter internal wire

PRODUCT ECHTE SCHOT

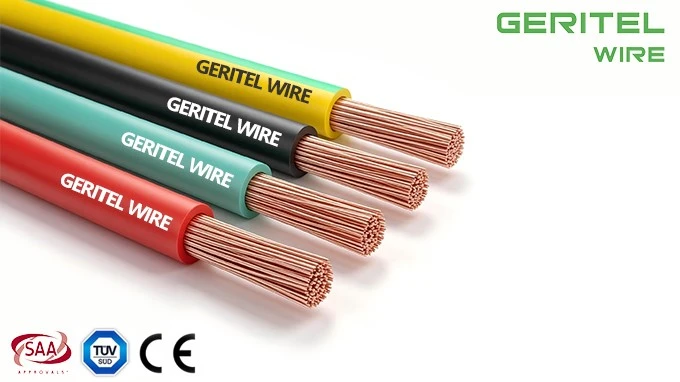

1.5mm2 H07V-K cable

Flexibele 1,5 mm² paneeldraad voor relais-, I/O- en terminalverbindingen

Voor compacte automatiseringskasten is 1,5 mm² H07V-K een praktische keuze wanneer kort beveiligde stuurcircuits netjes tussen PLC-modules, relais en klemmenblokken moeten worden geleid. Als1,5 mm² draad voor het bedieningspaneel, buigt de koperen geleider van klasse 5 gemakkelijk door smalle bedradingskanalen en dichte DIN-rail-indelingen. Dezelfde constructie werkt goed als interne PLC-bedradingskabel voor geschikte discrete besturings-, relais- en hulpverbindingen waar afscherming niet vereist is. GERITEL WIRE kan kleurplanning, OEM-markering en productie-vriendelijke verpakking ondersteunen. Voor fijndradige aansluitdraden moeten de eindstroom in het circuit, het aansluitontwerp en de lokale paneelstandaard worden gecontroleerd voordat deze worden vrijgegeven.

PRODUCTSPECIFICATIES

1.5 sq mm H07V-K wire

Toepassingen

PVC-paneelbedrading voor gebruik in schakelbesturings-, relais- en instrumentatiepanelen van vermogensschakelapparatuur en voor doeleinden zoals interne connectoren in gelijkrichtapparatuur, motorstarters en controllers.

SPECIFICATIES
Spanningswaarde Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatuurclassificatie	Vast: -30 graden tot +70 graden Gebogen: -5 graden tot +70 graden
Minimale buigradius	Vast: 6 x totale diameter
Geleider	Klasse 5 flexibele koperen geleider
Isolatie	PVC (polyvinylchloride)
Isolatie Kleur	Rood, Zwart, Blauw, Oranje, Geel, Wit, Groen/Geel, Violet, Roze, Grijs, Bruin
NORMEN	EN 50525-2-31,EN 60228 Vlamvertragend volgens IEC/EN 60332-1-2 UV-bestendig

AFMETINGEN

NOMINAAL Dwarsdoorsnedeoppervlak mm²

	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

GELEIDERS

NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	MAXIMALE WEERSTAND VAN DE GELEIDER BIJ 20 graden ohm/km
NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	Gewone draden
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISCHE KENMERKEN

NOMINAAL KRUIS ECTIONEEL GEBIED mm²	REFERENTIEMETHODE A (INGESLOTEN BIJ LEIDING IN THERMISCH ISOLATIEMUUR ENZ.) Versterkers		REFERENTIEMETHODE B (INGESLOTEN IN LEIDING IN MUUR OF IN TRUNKING ENZ.) Versterkers		REFERENTIEMETHODE C (DIRECT GEKNIPT) Versterkers		REFERENTIEMETHODE F (IN VRIJE LUCHT OF OP EEN GEPERFOREERDE KABELGOOT ETC HORIZONTAAL OF VERTICAAL ETC) Versterkers
							Aanraken			Op afstand van één diameter
							Aanraken			2 kabels Enkel-Fase ACof DC of 3 kabels Driefasig AC plat
	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase AC of DC	3 of 4Kabels Drie-Fase AC	2Kabels Eenfase AC of DCvlak	3Kabels Drie-fase ACflat	3 kabels Drie-fase ACtrefoil	Horizontaal	Verticaal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICERING

2491X H07V-K 1.5mm2 cable

2491X 1.5mm2 cable

VERPAKKING

Rollen

Kunststof spoel

Kleine houten spoel

SOLLICITATIE

Industrieel bedieningspaneel

Hernieuwbare energie-stroomaansluiting

Schakelbordbedrading

GEVAL

Upgrade van het Adelaide Airport-schakelbord

Industriële hoofdschakelbordstroomverdeling

Vervanging van de flexibele kabel van het hoofdschakelbord

WAAROM VOOR ONS KIEZEN

30Jarenlange ervaring
in één-service

Dongguan Greater Wire & Cable Co., Ltd. is een professionele fabrikant van technische-kabels in China, die gecertificeerde elektrische kabeloplossingen levert voor bouw-, industriële, mijnbouw-, energie- en infrastructuurprojecten over de hele wereld.

Met een fabriek van 30.000 m², 30 productielijnen, ervaren ingenieurs en een streng kwaliteitscontroleteam leveren wij betrouwbare, traceerbare en conforme kabelproducten voor internationale technische toepassingen. Onze producten worden ondersteund door certificeringen waaronder SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS en ISO.

We zetten ons in voor veiligheid, kwaliteit, transparantie en een partnerschap op lange termijn. Van de inspectie van grondstoffen tot het testen van het eindproduct, elke batch wordt zorgvuldig gecontroleerd om stabiele prestaties en betrouwbaar projectgebruik te garanderen.

Betere kabel - gecertificeerde kwaliteit. Betrouwbare levering. Technische waarde.

15K

Afgeronde projecten

150+

professionele medewerkers

15K

tevreden klanten

92+

onderscheidingen en certificaten

INSTALLATIE-APPARATUUR

WERELDWIJDE CERTIFICERING

H07V-K 1.5mm2 conductor resistance

FOTO'S VAN KLANT

H07V-K 1.5mm2 cable diameter

INTERNATIONAAL VERVOER

Zeevracht

We bieden betrouwbare zeevrachtoplossingen voor bestellingen met grote- volumes. Uw goederen worden veilig verpakt en verzonden in containers, waardoor een kosteneffectieve-levering in havens over de hele wereld wordt gegarandeerd.

Luchtvracht

Voor een snellere levering zorgt onze luchtvrachtservice ervoor dat uw producten snel internationale bestemmingen bereiken, met zorgvuldige afhandeling en volledige tracking onderweg.

Internationale Express

Spoedzendingen nodig? Onze internationale expresdienst levert kleine tot middelgrote bestellingen efficiënt af, waarbij deur{0}}tot-deurservice wordt geboden met realtime- tracking voor gemoedsrust.

COÖPERATIEVE PARTNER

Wij zijn op zoek naar een samenwerkingspartner om ons bedrijf uit te breiden.

Hoe kunt u met ons samenwerken?

Deel eenvoudigweg uw wensen, ontvang onze professionele oplossing, bevestig monsters en profiteer van een snelle, betrouwbare productie en wereldwijde levering. - Met ons samenwerken is zo eenvoudig.

Ons adres

Gebouw 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, provincie Guangdong, China

Telefoonnummer

+86 136 6257 9592

+86 135 1078 4550

E-mail

manager01@greaterwire.com

Veelgestelde vragen

Kan H07V-K worden gebruikt in machineschakelkasten?

Ja. H07V-K wordt vaak gebruikt als draad voor machinebesturingskasten voor beveiligde interne verbindingen tussen relais, klemmen, contactors en controllers. Het is niet bedoeld voor herhaaldelijke kabel-bewegingen buiten de kast. GERITEL WIRE kan technische gegevens beoordelen en praktische exportverpakkingen verzorgen, zodat het inkoopteam over duidelijkere informatie beschikt voordat de massaproductie wordt goedgekeurd.

Is H07V-K geschikt voor PLC-kastbedrading?

H07V-K is een practicumPLC-kastdraadvoor geschikte voeding, relais en discrete I/O-bedrading. Gebruik afgeschermde of datakabels als de PLC-verbinding communicatie-integriteit of analoge ruisbescherming vereist. Voor langetermijnprogramma's- kan GERITEL WIRE consistente kleuridentificatie, labels en orderdocumentatie coördineren om vermijdbare ontvangst- en montagefouten te verminderen.

Kan H07V-K worden gebruikt in CNC-machinepanelen?

Het kan worden gebruikt als CNC-bedieningspaneeldraad in beschermde elektrische kasten. Elke kabel die met de machine-as, spil of sleepketting meebeweegt, heeft in plaats daarvan een speciaal -ontworpen continue-flexconstructie nodig. GERITEL WIRE kan vóór de offerte de tekening, het circuit en de doelgroep van de koper beoordelen, waardoor een modelmismatch vóór de productie wordt voorkomen.

Kan H07V-K op een robotarm worden geïnstalleerd?

Standaard H07V-K mag niet worden gebruikt als doorlopende robotkabel op bewegende armen of torsiegewrichten. Het is flexibel te installeren en niet ontworpen voor miljoenen herhaalde buigcycli. Voor OEM-projecten kan GERITEL WIRE kleurschema's, productmarkering, verpakking op rollen of dozen en exportdocumentatie coördineren rond de uiteindelijk overeengekomen specificatie.
