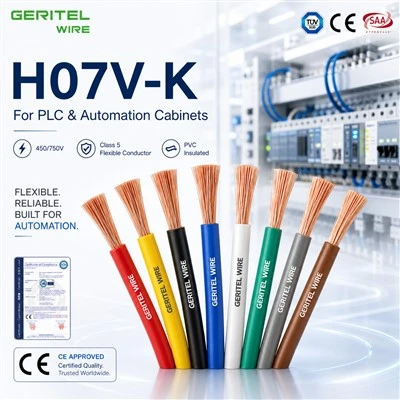

H07V-K-schakelbordkabel voor beveiligde interne verbindingen

Bouwers van schakelborden hebben vaak geleiders met één kern- nodig die netjes tussen stroomonderbrekers, meetapparatuur, hulpapparatuur en aansluitingen kunnen worden aangebracht. H07V-K-ondersteuningeninterne bedrading van het schakelbordmet een flexibele koperen constructie die de hanteringsinspanning tijdens de kastmontage vermindert. Wordt gebruikt als verdeelpaneeldraad voor geschikte hulp- en besturingscircuits, kan op kleur worden gerangschikt en door kanalen of beschermde paden worden geleid. GERITEL WIRE ondersteunt OEM-printen, aangepaste labels en exportverpakkingen voor terugkerende schakelbordprogramma's. De flexibele koperen geleider moet nog steeds worden geselecteerd op basis van elektrische belasting, aansluitmethode en installatieomstandigheden; H07V-K is geen algemene vervanging voor voedingskabels.

PRODUCTSPECIFICATIES

panel wiring cable for industrial wiring

Toepassingen

PVC-paneelbedrading voor gebruik in schakelbesturings-, relais- en instrumentatiepanelen van vermogensschakelapparatuur en voor doeleinden zoals interne connectoren in gelijkrichtapparatuur, motorstarters en controllers.

SPECIFICATIES
Spanningswaarde Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatuurclassificatie	Vast: -30 graden tot +70 graden Gebogen: -5 graden tot +70 graden
Minimale buigradius	Vast: 6 x totale diameter
Geleider	Klasse 5 flexibele koperen geleider
Isolatie	PVC (polyvinylchloride)
Isolatie Kleur	Rood, Zwart, Blauw, Oranje, Geel, Wit, Groen/Geel, Violet, Roze, Grijs, Bruin
NORMEN	EN 50525-2-31,EN 60228 Vlamvertragend volgens IEC/EN 60332-1-2 UV-bestendig

AFMETINGEN

NOMINAAL Dwarsdoorsnedeoppervlak mm²

	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
	NOMINALE TOTAALDIAMETER mm²	NOMINAAL GEWICHT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

GELEIDERS

NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	MAXIMALE WEERSTAND VAN DE GELEIDER BIJ 20 graden ohm/km
NOMINAAL KRUIS SECTIEAL-GEBIED mm²	MAXIMUMDIAMETER VAN DRADEN IN geleider mm	Gewone draden
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISCHE KENMERKEN

NOMINAAL KRUIS ECTIONEEL GEBIED mm²	REFERENTIEMETHODE A (INGESLOTEN BIJ LEIDING IN THERMISCH ISOLATIEMUUR ENZ.) Versterkers		REFERENTIEMETHODE B (INGESLOTEN IN LEIDING IN MUUR OF IN TRUNKING ENZ.) Versterkers		REFERENTIEMETHODE C (DIRECT GEKNIPT) Versterkers		REFERENTIEMETHODE F (IN VRIJE LUCHT OF OP EEN GEPERFOREERDE KABELGOOT ETC HORIZONTAAL OF VERTICAAL ETC) Versterkers
							Aanraken			Op afstand van één diameter
							Aanraken			2 kabels Enkel-Fase ACof DC of 3 kabels Driefasig AC plat
	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase ACof DC	3 of 4 kabels Drie-fase AC	2 kabels Eén-fase AC of DC	3 of 4Kabels Drie-Fase AC	2Kabels Eenfase AC of DCvlak	3Kabels Drie-fase ACflat	3 kabels Drie-fase ACtrefoil	Horizontaal	Verticaal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICERING

electrical cabinet wire supplier

electrical cabinet wire manufacturer

VERPAKKING

electrical cabinet wire for electrical panels

Rollen

electrical cabinet wire for industrial wiring

Kunststof spoel

Kleine houten spoel

SOLLICITATIE

Industrieel bedieningspaneel

single conductor wire for electrical panels

Hernieuwbare energie-stroomaansluiting

single conductor wire for industrial wiring

Schakelbordbedrading

GEVAL

Upgrade van het Adelaide Airport-schakelbord

PVC insulated flexible wire manufacturer

Industriële hoofdschakelbordstroomverdeling

PVC insulated flexible wire for electrical panels

Vervanging van de flexibele kabel van het hoofdschakelbord

WAAROM VOOR ONS KIEZEN

30Jarenlange ervaring
in één-service

Dongguan Greater Wire & Cable Co., Ltd. is een professionele fabrikant van technische-kabels in China, die gecertificeerde elektrische kabeloplossingen levert voor bouw-, industriële, mijnbouw-, energie- en infrastructuurprojecten over de hele wereld.

Met een fabriek van 30.000 m², 30 productielijnen, ervaren ingenieurs en een streng kwaliteitscontroleteam leveren wij betrouwbare, traceerbare en conforme kabelproducten voor internationale technische toepassingen. Onze producten worden ondersteund door certificeringen waaronder SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS en ISO.

We zetten ons in voor veiligheid, kwaliteit, transparantie en een partnerschap op lange termijn. Van de inspectie van grondstoffen tot het testen van het eindproduct, elke batch wordt zorgvuldig gecontroleerd om stabiele prestaties en betrouwbaar projectgebruik te garanderen.

Betere kabel - gecertificeerde kwaliteit. Betrouwbare levering. Technische waarde.

PVC insulated flexible wire for industrial wiring

15K

Afgeronde projecten

150+

professionele medewerkers

15K

tevreden klanten

92+

onderscheidingen en certificaten

INSTALLATIE-APPARATUUR

Class 5 flexible wire for electrical panels

Class 5 flexible wire for industrial wiring

WERELDWIJDE CERTIFICERING

fixed wiring cable for electrical panels

FOTO'S VAN KLANT

fixed wiring cable for industrial wiring

INTERNATIONAAL VERVOER

Zeevracht

We bieden betrouwbare zeevrachtoplossingen voor bestellingen met grote- volumes. Uw goederen worden veilig verpakt en verzonden in containers, waardoor een kosteneffectieve-levering in havens over de hele wereld wordt gegarandeerd.

Luchtvracht

Voor een snellere levering zorgt onze luchtvrachtservice ervoor dat uw producten snel internationale bestemmingen bereiken, met zorgvuldige afhandeling en volledige tracking onderweg.

Internationale Express

Spoedzendingen nodig? Onze internationale expresdienst levert kleine tot middelgrote bestellingen efficiënt af, waarbij deur{0}}tot-deurservice wordt geboden met realtime- tracking voor gemoedsrust.

COÖPERATIEVE PARTNER

Wij zijn op zoek naar een samenwerkingspartner om ons bedrijf uit te breiden.

power and control cable for electrical panels

power and control cable for industrial wiring

Hoe kunt u met ons samenwerken?

Deel eenvoudigweg uw wensen, ontvang onze professionele oplossing, bevestig monsters en profiteer van een snelle, betrouwbare productie en wereldwijde levering. - Met ons samenwerken is zo eenvoudig.

Ons adres

Gebouw 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, provincie Guangdong, China

Telefoonnummer

+86 136 6257 9592

+86 135 1078 4550

E-mail

manager01@greaterwire.com

Veelgestelde vragen

Welke documenten moet ik aanvragen voordat ik H07V-K koop?

Voor gecontroleerde projecten kunt u H07V-K-conformiteitsdocumenten aanvragen, zoals het gegevensblad, het toepasselijke certificaat of de toepasselijke verklaring, specificaties voor geleiders en isolatie, testinformatie en productmarkeringsdetails. Dit maakt de goedkeuringsbeoordeling vóór verzending veel eenvoudiger. GERITEL WIRE past de kwaliteitscontroles van binnenkomend-materiaal en afgewerkte- producten toe en kan de beschikbare inspectiegegevens of projectdocumentatie voor de bestelde constructie bespreken.

Kan ik een certificaat van een vergelijkbare kabel gebruiken om H07V-K goed te keuren?

Nee. Het H07V-K-certificaatbereik moet overeenkomen met de fabrikant en de daadwerkelijke geleverde constructie. Een certificaat voor H05V-K, H07V-R of een andere kabel mag niet als bewijs worden gebruikt, tenzij het certificaat expliciet H07V-K vermeldt in de gedekte modellen. Als certificering van belang is, kan GERITEL WIRE het exacte certificaatbereik voor het bestelde product controleren in plaats van te vertrouwen op een algemene goedkeuringsclaim op merk-niveau.

Is H07V-K bedoeld voor vaste installatie?

Ja. H07V-K wordt het best begrepen als flexibele draad voor vaste installatie: flexibel tijdens routering en afsluiting, maar bedoeld om na installatie vast of beschermd te blijven. Voortdurende beweging vereist een speciaal-ontworpen flexibele kabel. GERITEL WIRE kan OEM-identificatie en private-labelverpakkingen ondersteunen wanneer de markerings- en nalevingsvereisten vóór productie worden bevestigd.

Kan H07V-K in een leiding worden geïnstalleerd?

H07V-K wordt veel gebruikt alsH07V-K-doorvoerdraadin geschikte gesloten systemen. De leidingvulling, trekspanning, buigradius, omgevingstemperatuur en lokale bedradingsregels moeten vóór installatie nog steeds worden gecontroleerd. Voor technische inkopers kan GERITEL WIRE de gevraagde installatie vergelijken met de kabelconstructie en signaleren wanneer een andere kabelfamilie technisch veiliger zou zijn.
