Het selecteren van de juiste maat zonnekabel is een cruciaal aspect bij het ontwerpen van een efficiënt en veilig zonne-energiesysteem. Een te grote of te kleine zonnedraad kan leiden tot stroomverlies, oververhitting of zelfs systeemstoringen. Een juiste berekening van de afmetingen van de zonnekabel zorgt ervoor dat de kabels de stroom veilig kunnen transporteren zonder overmatige spanningsval, terwijl energieverliezen worden geminimaliseerd en de algehele efficiëntie van het systeem behouden blijft.
In dit artikel begeleiden we u bij het berekenen van de maat van de zonnekabel, inclusief inzicht in de relevante factoren zoals stroomvoerende capaciteit, spanningsval en kabelweerstand. Daarnaast onderzoeken we hoe u de juiste zonnedraad kiest op basis van deze berekeningen en andere belangrijke overwegingen voor een betrouwbaar zonne-energiesysteem.
Belangrijkste factoren die de grootte van de zonnekabel beïnvloeden
Bij het berekenen van de afmetingen van de zonnekabel moet rekening worden gehouden met verschillende belangrijke factoren:
Stroom (ampère)
Spanning (volt)
Kabellengte
Kabelmateriaal
Spanningsdaling
Temperatuurclassificatie
Veiligheidsmarges
Laten we elk van deze factoren en hun rol bij het bepalen van de juiste maat zonnedraad uiteenzetten.
Stap 1: Bepaal de stroom (ampère)
De stroomsterkte in een zonnesysteem wordt bepaald door de hoeveelheid stroom die door de zonnepanelen wordt opgewekt en de spanning van het systeem. Als u bijvoorbeeld het vermogen (in watt) en de spanning (in volt) van het zonnepaneel of systeem kent, kunt u de stroom berekenen met behulp van de wet van Ohm:
Stroom (A)=Vermogen (W)/Spanning (V)
Voorbeeld:
Laten we aannemen dat u een zonnepaneel heeft dat 300 W aan stroom genereert en dat de systeemspanning 24 V is. De stroom kan worden berekend als:
Stroom=300W/24V=12,5A
Voor een zonnesysteem van 300 W en 24 V is de stroom die door de kabel vloeit 12,5 ampère. Dit is een belangrijke stap, omdat de zonnedraad deze hoeveelheid stroom moet kunnen transporteren zonder overmatige verwarming.
Stap 2: Bereken de spanningsval
Spanningsval is de spanningsdaling die optreedt wanneer de stroom door de kabel gaat, voornamelijk als gevolg van de weerstand van de zonnedraad. Een overmatige spanningsval kan de prestaties van uw systeem verminderen door de spanning die uw omvormer of accubank bereikt te verlagen, waardoor de efficiëntie afneemt en gevoelige componenten mogelijk worden beschadigd.
Een algemene aanbeveling is om de spanningsval onder de 3% te houden om ervoor te zorgen dat de systeemprestaties niet in gevaar komen. In sommige systemen met hoog vermogen kan echter een lagere spanningsval nodig zijn, dus het begrijpen en berekenen hiervan is van cruciaal belang.
Om de spanningsval te berekenen:
Spanningsdaling (V)=2×Stroom×Kabellengte×Weerstand per meter/1000
Stroom is de stroom die door de kabel vloeit (in ampère).
Kabellengte is de lengte van de draad in één richting in meters.
De weerstand per meter is afhankelijk van het materiaal en de dikte van de draad (meestal weergegeven in ohm per meter.
Voorbeeld:
Stel dat u een koperen kabel van 10mm² gebruikt, met een weerstand van 0,0031 ohm per meter. Als de kabel 20 meter lang is (voor zowel de positieve als de negatieve kabel) en de stroom 12,5 A is, kunt u de spanningsval als volgt berekenen:
Spanningsdaling{{0}}×12,5×20×0,0031/1000=1.55V
In dit geval is de spanningsval 1,55 V, en als de systeemspanning 24 V is, vertegenwoordigt de spanningsval 6,5% van de totale spanning, wat boven de gewenste drempel van 3% ligt. In dit scenario moet u een grotere kabelgrootte gebruiken of de lengte van de kabel verkleinen om de spanningsval te verkleinen.

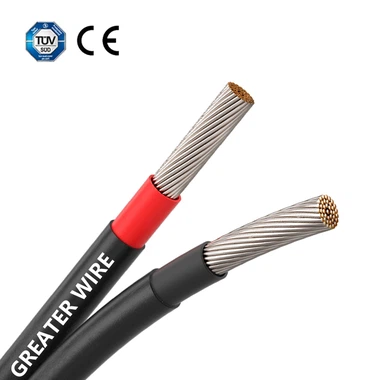

Stap 3: Selecteer de kabelmaat
Nadat u de vereiste stroomsterkte heeft berekend en de spanningsval heeft ingeschat, is de volgende stap het kiezen van de juiste maat zonnekabel. Er zijn twee belangrijke overwegingen bij het kiezen van de kabelgrootte:
Stroomdragende capaciteit (stroomsterkte): De zonnedraad moet de maximale verwachte stroom kunnen verwerken zonder oververhitting of schade aan de kabel te veroorzaken. Kies uit veiligheidsoverwegingen een kabelgrootte die een hogere stroom kan dragen dan de maximale belasting van uw systeem.
Spanningsdaling: De maat van de zonnekabel moet zo worden gekozen dat de spanningsval tot onder de minimumgrens wordt geminimaliseerd3%(of een niveau dat voldoet aan uw systeemvereisten). Grotere kabels hebben een lagere weerstand, waardoor de spanningsval wordt verminderd.
Een algemene vuistregel voor de afmetingen van zonnedraden op basis van de stroomsterkte is als volgt:
2,5 mm² kabel: Geschikt voor maximaal 15A (gebruikelijk voor kleine systemen).
4 mm² kabel: Geschikt voor maximaal 20A.
6 mm² kabel: Geschikt voor maximaal 25A.
10 mm² kabel: Geschikt voor maximaal 40A.
16 mm² kabel: Geschikt voor maximaal 55A.
25mm² kabel: Geschikt voor maximaal 70A.
Als uw systeem bijvoorbeeld een stroomsterkte van 12,5 A heeft en de kabellengte 20 meter is, kan een zonnekabel van 4 mm² of 6 mm² voldoende zijn. Als u echter de spanningsval wilt minimaliseren, kunt u 6 mm² kiezen in plaats van 4 mm² om de spanningsval onder de grenswaarde te verminderen.3%drempelwaarde.
Stap 4: Houd rekening met temperatuur- en veiligheidsmarges
Temperatuur speelt een belangrijke rol bij het bepalen van de capaciteit van een zonnekabel. Het stroomvoerend vermogen van kabels neemt doorgaans af naarmate de temperatuur stijgt. De meeste zonnekabels zijn geschikt voor gebruik bij 90 graden of 75 graden, maar in omgevingen met hoge temperaturen is het belangrijk om te overwegen de kabelcapaciteit te verlagen.
Voorbeeld:
Als uw systeem op een locatie werkt waar de omgevingstemperatuur constant boven de 30 graden ligt, moet u mogelijk de afmeting van de zonnedraad vergroten om de lagere capaciteit bij hogere temperaturen te compenseren.
Om de veiligheid te garanderen, is het bovendien een goed idee om een veiligheidsmarge mee te nemen in de berekening van de maat van uw zonnekabel. Normaal gesproken wordt een veiligheidsmarge van 10-20% aanbevolen. Als uw systeem bijvoorbeeld een kabel van 12,5 A nodig heeft, zou het kiezen van een kabel van 6 mm² met een capaciteit van 20 A een veiligheidsbuffer bieden, waardoor het systeem in de loop van de tijd betrouwbaar en veilig kan presteren.
Stap 5: Kies het juiste kabelmateriaal
Het materiaal van de zonnekabel heeft ook invloed op de maatberekening. De twee meest gebruikte materialen voor zonnedraden zijn:
Koper: Koperen kabels zijn zeer geleidend en hebben een lagere weerstand, wat betekent dat ze bij een bepaalde maat hogere stromen kunnen voeren in vergelijking met aluminium kabels. Koperkabels zijn duurder, maar hebben de voorkeur voor de meeste residentiële zonne-installaties.
Aluminium: Aluminiumkabels zijn minder geleidend en vereisen grotere afmetingen om dezelfde hoeveelheid stroom te verwerken als koper. Ze worden vaak gebruikt in grote commerciële zonne-energie-installaties waar de kosten een belangrijke factor zijn.
Als u aluminiumkabels gebruikt, moet u een grotere maat nemen om rekening te houden met de lagere geleidbaarheid. Er kan bijvoorbeeld een aluminiumkabel van 8 mm² nodig zijn voor dezelfde stroomsterkte als een koperen kabel van 6 mm².
Stap 6: Overweeg het type kabelisolatie
Het isolatietype is een andere kritische factor waarmee rekening moet worden gehouden, omdat dit de spanningswaarde en de omgevingsweerstand van de zonnekabel bepaalt. De meeste zonnekabels gebruiken XLPE-isolatie (Cross-Linked Polyethyleen) voor gebruik buitenshuis, omdat deze het volgende biedt:
UV-bestendigheid
Hittebestendigheid (tot 90 graden)
Slijtvastheid
Waterbestendigheid
Voor binnen- of laagspanningssystemen kan PVC-isolatie (polyvinylchloride) worden gebruikt, maar deze is minder duurzaam en niet geschikt voor blootstelling aan zonlicht of extreme temperaturen.
Zorg ervoor dat het isolatiemateriaal geschikt is voor de installatieomgeving, vooral als de kabels worden blootgesteld aan zonlicht, vocht of andere zware omstandigheden.
