Wat is een SAA -stroomkabel?
Voordat u in het maatsproces duikt, is het belangrijk om te begrijpen wat eenSAA -stroomkabelis en waarom het vaak wordt gebruikt in elektrische systemen in Australië.
DeSAA -certificeringstaat voor Standards Australia, en het garandeert dat de kabel voldoet aan de Australische normen voor veiligheid en prestaties.SAA -stroomkabelszijn ontworpen voor de veilige transmissie van elektrische stroom in verschillende instellingen, waaronder residentiële, commerciële en industriële omgevingen.

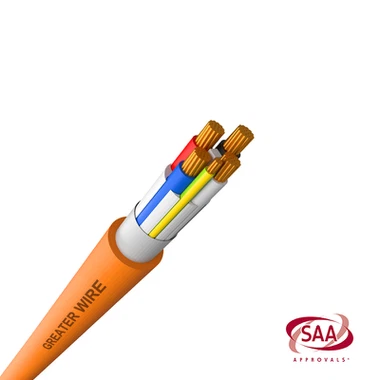

EenSaa 4- kern xlpe kabelis een dergelijke voedingskabel met4 individuele kernenof geleiders in zijn structuur. Deze kabels worden meestal gebruikt voor stroomverdeling en besturingstoepassingen.XLPE (verknoopt polyethyleen)wordt gebruikt voor isolatie vanwege de uitstekende hittebestendigheid, hoge elektrische isolatie -eigenschappen en algehele duurzaamheid.
Factoren om te overwegen bij het afnemen van een SAA -stroomkabel
Verschillende factoren beïnvloeden de juiste maatstaf van eenSaa 4- kern xlpe kabel. Laten we deze in meer detail onderzoeken:
1. Huidige draagkracht (ampaciteit)
Deampaciteitvan een kabel is de maximale stroom, de kabel kan veilig dragen zonder de temperatuurlimiet te overschrijden. Dit is een van de belangrijkste overwegingen bij het selecteren van de juiste kabelmaat. Als een kabel ondermaats is, kan deze oververhit raken, wat resulteert in isolatie -afbraak, stroomverlies of brandgevaren.
Deampaciteitvan een kabel hangt af van:
Degeleidingsmateriaal: Kopergeleiders hebben meestal een hogere ampaciteit dan aluminium geleiders van dezelfde grootte.
Deisolatiemateriaal: XLPEIsolatie kan hogere temperaturen weerstaan in vergelijking met materialen zoals PVC, wat de stroomverdragende capaciteit van de kabel verhoogt.
Deomgevingstemperatuur: Hogere omgevingstemperaturen kunnen de versterker van de kabel verminderen. Daarom moeten correcties worden aangebracht om rekening te houden met temperatuurverschillen met standaardomstandigheden (meestal 30 graden).
Deinstallatieomstandigheden: Kabels geïnstalleerd in open lucht, leidingen of begraven in de grond hebben verschillende warmtedissipatiekarakteristieken.
Om de vereiste kabelgrootte te bepalen, moet u de totale stroombelasting berekenen die naar verwachting de kabel zal dragen. Industriestandaarden zoals deAustralische/Nieuw -Zeelandse standaard 3000(AS/NZS 3000) ofIEC 60287Bied grafieken en tabellen voor het selecteren van de juiste geleidergrootte op basis van de huidige belasting.
2. Spanningsdaling
Spanningsdaling is het verliesverlies dat optreedt als de elektrische stroom door de kabel reist. Overmatige spanningsval kan leiden tot inefficiëntie, slechte apparatuurprestaties of zelfs schade aan elektrische apparaten.
Om ervoor te zorgen dat de spanningsdaling binnen acceptabele limieten ligt (meestal minder dan 5% voor de meeste installaties), dekabelmaatmoet groot genoeg zijn om de weerstand over de afstand tussen de stroombron en de belasting te minimaliseren.
De spanningsval wordt beïnvloed door:
Dekabellengte: Langere kabels hebben een hogere weerstand, wat leidt tot een grotere spanningsval.
DeHuidige belasting: Hoe hoger de stroom die door de kabel gaat, hoe groter de spanningsval.
DeWeerstand van de geleider: De weerstand is direct gerelateerd aan de grootte en het materiaal van de geleider. Kopergeleiders hebben over het algemeen een lagere weerstand dan aluminium, wat de spanningsval kan verminderen.
Om de spanningsval te berekenen, kunt u de volgende formule gebruiken: spanningsval=(2 × L × I × R)/1000
Waar:
L= lengte van de kabel (in meters)
I= stroom in ampère (a)
R= weerstand per meter geleider (afhankelijk van het materiaal en de kabelgrootte)
3. Kortsluiting bescherming
Tijdens een kortsluiting moet de kabel de stroomstoot kunnen weerstaan zonder te worden beschadigd. Dekortsluitingis meestal veel hoger dan de reguliere bedrijfsstroom, maar moet worden verantwoord om ervoor te zorgen dat de kabel kortsluitgebeurtenissen kan verwerken zonder de isolatie of de algehele veiligheid van het systeem in gevaar te brengen.
DeSaa 4- kern xlpe kabelis ontworpen om korte circuits voor een beperkte duur te weerstaan (meestal 1 tot 3 seconden). De kabelgrootte moet echter worden gekozen zodat de kortsluitstroom niet hoger is dan deHuidige capaciteitvan het isolatiemateriaal van de kabel. Kortcircuitbeschermingsapparaten, zoalslontenofstroomonderbrekers, moet worden gebruikt om zowel de kabel als het elektrische systeem te beschermen.
4. Temperatuurbeoordeling
De maximale bedrijfstemperatuur van een kabel is een andere sleutelfactor bij het formuleren van de kabel voor een toepassing. DeXLPE isolatieinSaa 4- kern xlpe kabelsis meestal beoordeeld voor gebruik in omgevingen met temperaturen tot 90 graden in normaal werking. In bepaalde gevallen kunnen hogere temperaturen worden toegestaan, maar deze moeten in de maat worden meegeleverd om oververhitting te voorkomen.
Als de kabel moet worden gebruikt in een omgeving met hoge omgevingstemperaturen, moeten deratingfactoren worden toegepast. Kabels die worden gebruikt op warme locaties (boven 30 graden) of kabels die worden samengebracht (die warmteophoping kunnen veroorzaken) kunnen bijvoorbeeld een groter formaat vereisen om de hogere temperatuur te compenseren.
5. Mechanische sterkte en bescherming
De fysieke bescherming van de kabel is essentieel, met name voor installaties in harde omgevingen.Saa 4- kern xlpe kabelszijn ontworpen om een robuuste mechanische bescherming te bieden tegen schaafwonden, effecten en milieuschade.
Voor toepassingen waarbij blootstelling aan chemicaliën, oliën of andere barre omstandigheden betrokken is, kan echter extra bescherming vereist zijn. Kabels kunnen worden gepantserd of in leidingen worden geplaatst om ze te beschermen tegen mechanische schade, vocht of andere omgevingsfactoren.
Bij het selecteren van de grootte van de kabel is het essentieel om de mechanische vereisten van de installatie te overwegen, zoals:
Kabelflexibiliteit: Voor dynamische of beweegbare installaties kan een meer flexibele kabel nodig zijn.
Bewapening: Voor ondergrondse installaties of locaties met hoge mechanische spanning worden gepantserde kabels vaak gebruikt om de kabel tegen schade te beschermen.
Stapsgewijze handleiding voor het formaat van een SAA 4- Core XLPE-kabel
Om de juiste maat te bepalen voor eenSaa 4- kern xlpe kabel, volg dit stapsgewijze proces:
Bepaal de laadstroom: Bereken de totale belastingsstroom die naar verwachting de kabel zal dragen op basis van de elektrische apparaten of apparatuur die wordt aangedreven.
Selecteer het materiaal- en spanningsbeoordeling: Kies het geleidermateriaal (koper of aluminium) en de spanningsclassificatie van de kabel.Koperen kabelshebben doorgaans een hogere versterker danaluminium kabels, maar aluminium wordt vaak gekozen voor kosteneffectieve installaties.
Bereken de spanningsdaling: Zorg ervoor dat de spanningsval over de lengte van de kabel binnen acceptabele limieten is (meestal minder dan 5%).
Controleer op bescherming van kortsluiting: Zorg ervoor dat de kabel is beoordeeld om mogelijke kortsluitingsomstandigheden te weerstaan en dat beschermingsapparaten op de juiste manier worden geselecteerd.
Verantwoordelijk voor omgevingstemperatuur: Pas alle noodzakelijke temperatuurafleidingsfactoren toe op basis van de installatieomgeving van de kabel.
Selecteer de kabelmaat: Selecteer de juiste kabelgrootte met behulp van stroomcapaciteitstabellen en spanningsvalberekeningen. Kabelafmetingen voorSaa 4- kern xlpe kabelszijn meestal verkrijgbaar bij fabrikanten en organisaties voor elektrische normen.
Overweeg mechanische bescherming: Kies of extra mechanische bescherming nodig is, zoals bewapening of extra omhulling, gebaseerd op de installatieomgeving.
Praktische toepassingen voor het formaat van een SAA 4- Core XLPE -kabel
Saa 4- kern xlpe kabelsworden gebruikt in een breed scala aan toepassingen, van residentiële bedrading tot grootschalige industriële energiesystemen. Hier zijn enkele voorbeelden van hoe de grootte -overwegingen in de praktijk van toepassing zijn:
Residentiële stroomverdeling: Voor een typisch huishouden, aSaa 4- kern xlpe kabelwordt vaak gebruikt voor het bedraden van zware apparaten zoals airconditioners of ovens. De kabelgrootte is afhankelijk van de stroomvraag van het apparaat en de afstand tot het elektrische paneel.
Commerciële elektrische systemen: In commerciële gebouwen, groterSaa 4- kern xlpe kabelszijn vereist voor stroomverdeling naar verschillende verdiepingen en systemen. De kabelgrootte moet worden berekend op basis van de totale belasting, spanningsval en potentieel voor toekomstige uitbreiding.
Industriële toepassingen: In industrieën zoals productie of mijnbouw,Saa 4- kern xlpe kabelsworden gebruikt om zware machines van stroom te voorzien. Deze kabels moeten een grootte zijn voor hoge stromen, kortsluiting en potentiële milieugevaren zoals vocht of chemicaliën.
