Bij het ontwerpen van een zonne-energiesysteem is het van cruciaal belang dat u begrijpt hoe u de juiste zonnekabels moet dimensioneren en installeren om de efficiëntie, veiligheid en levensduur van het systeem te garanderen. Als u een omvormer van 3000-watt wilt gebruiken, is het kiezen van de juiste zonnekabel een cruciale beslissing. In dit artikel bespreken we de factoren die van invloed zijn op het aantal zonnekabels dat u nodig heeft om een 3000-watt-omvormer te laten werken en geven we advies bij het selecteren van de juiste kabelgrootte voor uw zonne-energiesysteem.
Inzicht in zonnekabels en hun rol in het systeem
Voordat we ingaan op de specifieke kenmerken van zonnekabels voor een 3000-watt-omvormer, gaan we eerst kijken naar de belangrijkste componenten van een zonne-energiesysteem en de rol van zonnedraden.
1.1 Wat is een zonnekabel?
Een zonnekabel is een elektrische kabel die wordt gebruikt om verschillende componenten van een zonne-energiesysteem met elkaar te verbinden. Dit omvat zonnepanelen op de omvormer, de omvormer op de batterij (voor off-grid systemen) of op het elektriciteitsnet (voor netgekoppelde systemen). Deze kabels zijn ontworpen om te voldoen aan de hoge stroombehoefte, UV-blootstelling, temperatuurschommelingen en vocht waarmee zonne-energiesystemen vaak te maken krijgen.
1.2 De rol van de omvormer
De omvormer is een belangrijk onderdeel van een zonne-energiesysteem. Het zet de gelijkstroom (gelijkstroom) die door de zonnepanelen wordt geproduceerd, om in wisselstroom (wisselstroom) die kan worden gebruikt door huishoudelijke apparaten of aan het elektriciteitsnet kan worden geleverd. Een omvormer van 3000-watt betekent dat de omvormer op elk moment een uitgangsvermogen van 3000 watt wisselstroom kan verwerken. De op de omvormer aangesloten zonnepanelen moeten voldoende gelijkstroom leveren om een efficiënte werking te garanderen.
Hoe zonnekabels zijn gedimensioneerd
De grootte van de zonnekabels die in een zonne-energiesysteem worden gebruikt, wordt bepaald door verschillende factoren, waaronder de systeemspanning, de stroom, de afstand tussen componenten en het vermogen van de omvormer. Het doel is om de spanningsval te minimaliseren en ervoor te zorgen dat de kabels de elektrische belasting aankunnen zonder oververhitting of brandgevaar.
2.1 Belangrijke factoren waarmee u rekening moet houden
Bij het kiezen van zonnekabels voor een omvormer van 3000-watt, zijn hier de belangrijkste factoren waarmee u rekening moet houden:
Systeemspanning: De meeste residentiële zonne-energiesystemen gebruiken 12V-, 24V- of 48V-systemen, hoewel hogere spanningen worden gebruikt in commerciële toepassingen. De spanning van uw systeem heeft invloed op de stroom die door de kabels stroomt.
Huidig: De stroom die door de zonnedraden vloeit, is gebaseerd op het uitgangsvermogen van het systeem en de systeemspanning. Voor een groter systeem zijn kabels met een hogere stroomsterkte nodig.
Afstand: De afstand tussen de zonnepanelen en de omvormer heeft invloed op de maat van de kabel. Langere afstanden resulteren in een grotere spanningsval, dus voor langere afstanden kunnen grotere kabels nodig zijn.
Spanningsdaling: Een te grote spanningsval kan de efficiëntie van het systeem verminderen. Als algemene regel geldt dat u moet streven naar een spanningsval van minder dan 2%.
2.2 Hoe u de vereiste kabelmaat kunt berekenen
Om de maat van de zonnekabel te bepalen die nodig is voor een omvormer van 3000-watt, moeten we de stroom berekenen op basis van de systeemspanning. Hier is de formule:
I=P/V
Waar:
I is de stroomsterkte (in ampère, A),
P is het totale vermogen (in watt, W),
V is de systeemspanning (in volt, V).
Laten we bijvoorbeeld aannemen dat u een 48V-systeem gebruikt met een 3000W-omvormer.
I=3000/48=62.5 A
Dit betekent dat onder optimale omstandigheden de stroom die door de kabel vloeit ongeveer 62,5 ampère zal bedragen. Dit is het kengetal dat we zullen gebruiken bij het kiezen van de maat van de zonnekabel.
Het kiezen van de juiste maat zonnekabel
Nu we de vereiste stroom kennen, kunnen we beginnen met het selecteren van de juiste maat zonnedraad voor het systeem. De algemene regel is dat de zonnekabel zo gedimensioneerd moet zijn dat hij de maximale stroom kan verwerken zonder overmatige verwarming of spanningsval.
3.1 Maattabel zonnekabel voor 3000W omvormer
Hier vindt u een ruwe handleiding voor de afmetingen van zonnekabels, gebaseerd op de stroomsterkte voor verschillende systeemspanningen. Voor een 3000-watt omvormer met een 48V systeem hebben we te maken met een stroomsterkte van ongeveer 62,5 ampère. Volgens de meeste maattabellen voor zonnedraden:
Voor korte runs (minder dan 10 meter):
Zonnekabels van 6 mm² of 10 mm² kunnen een stroom van 62,5 A aan zonder overmatige spanningsval. Een kabel van 6 mm² kan ongeveer 50-60A aan, terwijl een kabel van 10 mm² 70 A of meer aankan.
Voor middellange tot lange afstanden (10-30 meter):
Zonnekabels van 10 mm² of 16 mm² zouden geschikter zijn om de spanningsval te verminderen en ervoor te zorgen dat de stroom veilig wordt geleid zonder het risico van oververhitting.
Voor zeer lange runs (meer dan 30 meter):
Kabels van 16 mm² of 25 mm² worden aanbevolen. Langere afstanden veroorzaken een grotere spanningsval, dus het gebruik van een grotere zonnekabel zorgt ervoor dat het vermogen efficiënt wordt overgedragen van de panelen naar de omvormer, zonder noemenswaardige verliezen.
3.2 Factoren die de kabelmaat beïnvloeden
Huidige beoordeling: Zorg ervoor dat de zonnekabel geschikt is voor de maximale stroom. Voor een stroomsterkte van 62,5 A moet de kabel minstens zoveel kunnen verwerken zonder oververhitting of brandgevaar te veroorzaken.
Spanningswaarde:Zonnekabels zijn ontworpen voor specifieke spanningswaarden. Zorg ervoor dat de door u gekozen kabel geschikt is voor de systeemspanning (48V, 24V, 12V, enz.) om isolatiefouten te voorkomen en de veilige werking van het systeem te garanderen.
Temperatuurclassificatie:Zonnekabels moeten bestand zijn tegen hoge temperaturen. De meeste zonnedraden zijn geschikt voor temperaturen tot 90 graden of hoger, waardoor de kabels goed kunnen presteren in warme omgevingen, zoals in direct zonlicht.
Omgevingsbestendigheid: Zonnekabels moeten bestand zijn tegen zware omgevingsomstandigheden, waaronder UV-straling, vocht en chemicaliën. Zonnedraden worden doorgaans gemaakt van speciale isolatiematerialen die bestand zijn tegen UV-straling en vocht, wat essentieel is voor gebruik buitenshuis.
Hoeveel zonnekabels zijn er nodig?
Voor een omvormer van 3000-watt heeft u doorgaans minimaal twee zonnekabels nodig:
Eén kabel van de zonnepanelen naar de omvormer (voor de DC-bedrading van de panelen naar de omvormer). Deze kabel transporteert de stroom van de zonnepanelen naar de omvormer.
Eén kabel van de omvormer naar de accu (of het elektriciteitsnet) (voor AC-bedrading, in het geval van een netgekoppeld systeem of accuopslag). Dit is de AC-kabel die van de omvormer naar het elektriciteitsnet of de accubank loopt.

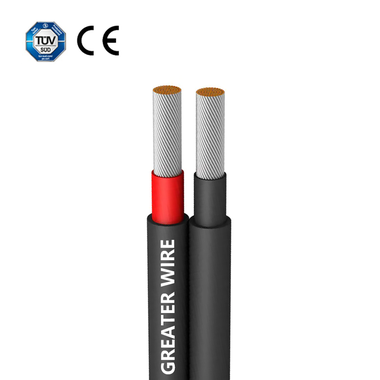

Wat betreft DC-bedrading op zonne-energie: als u een 48V-systeem gebruikt, heeft u mogelijk twee kabels nodig van de zonnepanelen naar de omvormer: één voor de positieve pool en één voor de negatieve pool. In sommige gevallen kan de kabel een positieve en een negatieve geleider in één mantel bevatten, maar dit wordt qua elektrisch ontwerp nog steeds als twee kabels beschouwd.
Andere overwegingen bij het gebruik van zonnekabels
5.1 Kabellengte
Hoe langer de kabel, hoe groter de spanningsval. Zoals eerder vermeld, wordt voor een efficiënte werking een spanningsval van niet meer dan 2% aanbevolen. Je kunt de spanningsval verminderen door dikkere kabels te gebruiken voor langere afstanden.
5.2 Kabelinstallatie
Een juiste installatie van de zonnekabels is essentieel voor het behoud van de veiligheid en efficiëntie van het systeem. Zorg ervoor dat de kabels correct zijn geïsoleerd, in geschikte leidingen zijn geplaatst (indien nodig) en beschermd zijn tegen fysieke schade.
