Zonnekabels zijn essentiële componenten in fotovoltaïsche (PV) systemen, ontworpen om de veilige en efficiënte overdracht van elektriciteit van zonnepanelen naar omvormers en andere apparaten te garanderen. Een van de meest gebruikte kabelformaten bij zonne-installaties is de zonnekabel van 4 mm². Dit artikel onderzoekt de fysieke en technische aspecten van 4 mm zonnekabels, waarbij de nadruk ligt op hun dikte, toepassingen en voordelen, terwijl de trefwoorden 'zonnekabel' en 'zonnedraad' worden gebruikt.

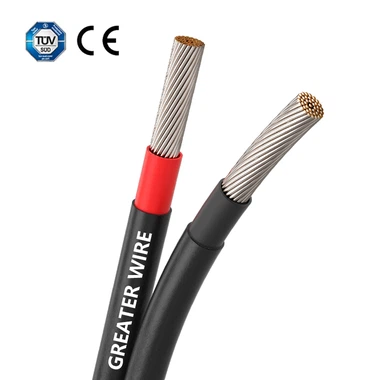

Wat is een zonnekabel?
Een zonnekabel (of zonnedraad) is een speciaal ontworpen elektrische kabel die wordt gebruikt in fotovoltaïsche systemen. In tegenstelling tot standaard elektrische kabels zijn zonnekabels ontworpen om zware buitenomgevingen te weerstaan, inclusief blootstelling aan UV-straling, hoge temperaturen en mechanische belasting.
De belangrijkste kenmerken van zonnekabels zijn onder meer:
Duurzaamheid:Bestand tegen extreme temperaturen en weersomstandigheden.
Isolatie:Hoogwaardige isolatiematerialen voorkomen elektrische lekkage.
UV-bestendigheid:Ontworpen voor langdurige blootstelling aan zonlicht.
Spanningswaarde:Geschikt voor hoge gelijkspanningen tot 1500V.
Flexibiliteit:Eenvoudig te installeren, zelfs in complexe configuraties.
Gemeenschappelijke normen voor zonnekabels zijn onder meer H1Z2Z2-K en PV1-F, waardoor naleving van de industriële veiligheids- en prestatie-eisen wordt gegarandeerd.
Inzicht in zonnekabels van 4 mm²
1. Wat betekent 4 mm²?
De specificatie "4 mm²" verwijst naar de dwarsdoorsnede van de geleider in de kabel. Deze meting bepaalt het stroomvoerende vermogen van de kabel en de weerstand tegen spanningsval.
2. Dikte van 4 mm zonnekabel
De totale dikte van een zonnekabel van 4 mm omvat zowel de geleider als de isolatielagen. De exacte afmetingen zijn afhankelijk van het kabeltype en de fabrikant, maar typische specificaties zijn:
Leiderdiameter:Ongeveer 2,26 mm (puur koper).
Buitendiameter (met isolatie):Meestal varieert dit tussen 5,5 mm en 7,0 mm, afhankelijk van het isolatiemateriaal en de standaard (bijv. H1Z2Z2-K of PV1-F).
De buitendiameter zorgt voor isolatielagen en omhulsels, die bescherming bieden tegen omgevingsfactoren.
3. Vergelijking met andere zonnekabels
Om te begrijpen hoe 4 mm-kabels zich verhouden, volgt hier een kort overzicht van andere gangbare maten:
2,5 mm² zonnekabel:De buitendiameter varieert tussen 4,5 mm en 6,0 mm.
6 mm² zonnekabel:De buitendiameter varieert tussen 6.0mm en 8.0mm.
Hoe dikker de kabel, hoe groter het vermogen om stroom te verwerken en spanningsdalingen over langere afstanden te weerstaan.
Toepassingen van 4 mm² zonnekabel
1. Residentiële zonnesystemen
Zonnekabels van 4 mm² worden veel gebruikt in residentiële installaties vanwege hun evenwicht tussen stroomcapaciteit en flexibiliteit. Ze zijn ideaal voor het aansluiten van:
Zonnepanelen tot omvormers.
Panelen binnen een string of array.
2. Kleine tot middelgrote commerciële systemen
In commerciële toepassingen zijn kabels van 4 mm² geschikt voor lage tot middelmatige stroomsystemen met kortere kabellengtes.
3. Stringbedrading
Strings van zonnepanelen, waarbij panelen in serie zijn aangesloten, gebruiken doorgaans kabels van 4 mm² om de gecombineerde stroom te verwerken.
Belangrijkste kenmerken van 4 mm zonnekabel
1. Materiaal geleider
Zonnekabels van 4 mm² zijn vaak voorzien van vertinde koperen geleiders, die een uitstekende elektrische geleidbaarheid en weerstand tegen corrosie bieden.
2. Isolatie en ommanteling
Materiaal:De isolatie is doorgaans gemaakt van vernet polyethyleen (XLPE) of soortgelijke materialen, wat een hoge thermische en mechanische weerstand biedt.
Normen:Naleving van de H1Z2Z2-K- of PV1-F-normen garandeert UV-bestendigheid en duurzaamheid op lange termijn.
3. Stroomdragende capaciteit
De huidige capaciteit van een 4 mm zonnekabel is afhankelijk van factoren zoals omgevingstemperatuur, installatiemethode en kabelstandaard:
H1Z2Z2-K Standaard:Tot 55A in optimale omstandigheden.
PV1-F Standaard:Tot 44A onder standaardomstandigheden.
4. Spanningswaarde
Zonnekabels van 4 mm² zijn geschikt voor spanningen tot 1500 V DC, geschikt voor de meeste residentiële en commerciële PV-systemen.
Voordelen van het gebruik van een zonnekabel van 4 mm
Kosteneffectief:Biedt een balans tussen prestatie en betaalbaarheid.
Lichtgewicht en flexibel:Gemakkelijker te hanteren en te installeren in vergelijking met grotere kabels.
Geschikt voor residentiële systemen:Voldoet aan de stroom- en spanningsvereisten van de meeste kleine tot middelgrote installaties.
Naleving van normen:Garandeert veiligheid en betrouwbaarheid wanneer gecertificeerd volgens H1Z2Z2-K- of PV1-F-normen.
Het kiezen van de juiste kabeldikte
Houd bij het bepalen van de kabeldikte voor een zonnesysteem rekening met de volgende factoren:
1. Stroom- en spanningsvereisten
Voor systemen met een stroomsterkte lager dan 55A zijn kabels van 4 mm² voldoende.
Voor hogere stromen of langere kabeltrajecten kunt u kabels van 6 mm² of groter overwegen om de spanningsval te minimaliseren.
2. Kabelloopafstand
De spanningsval neemt toe met de kabellengte. Als de afstand tussen de zonnepanelen en de omvormer groter is dan 20 meter, kunnen kabels van 6 mm² geschikter zijn om verliezen te verminderen.
3. Systeemschaal
Kleine tot middelgrote systemen: kabels van 4 mm² zijn ideaal.
Grote commerciële of utiliteitssystemen: Grotere kabels zoals 6 mm² of 10 mm² kunnen vereist zijn.
4. Veiligheid en certificering
Kies altijd kabels die voldoen aan industrienormen zoals H1Z2Z2-K of PV1-F voor betrouwbaarheid en compliance.
Veel voorkomende fouten bij het selecteren van kabels
Ondermaatse kabels:Het gebruik van kabels van 4 mm² in systemen die een hogere stroomcapaciteit vereisen, kan leiden tot oververhitting en energieverlies.
Spanningsdaling negeren:Het selecteren van kabels zonder rekening te houden met de afstand kan de systeemefficiëntie verminderen.
Overspecificatie:Het gebruik van grotere kabels dan nodig verhoogt de kosten zonder noemenswaardige voordelen.
