In moderne bouw-, energie-, transport- en industriële projecten zijn kabels niet alleen het belangrijkste medium voor krachtoverbrenging, maar ook van cruciaal belang voor de veiligheid van apparatuur en personeel. Een veel voorkomende vraag voor ingenieurs, ontwerpers en inkoopspecialisten is:Hoe dik moeten gepantserde kabels zijn?
Kabeldikte heeft rechtstreeks invloed op de mechanische sterkte, elektrische prestaties, warmteafvoer, levensduur en installatieveiligheid. Een onjuiste selectie kan leiden tot mechanische schade, oververhitting of zelfs kortsluiting. Dit artikel biedt een uitgebreide analyse van de dikte van gepantserde kabels, waarbij wordt verwezen naar internationale normen, ontwerpvereisten, praktische toepassingen en technische cases. Het vergelijkt ook SWA-kabels met NYY-kabels om ingenieurs te begeleiden bij het selecteren van de juiste kabeldikte, terwijl de voordelen van Dongguan Greater Wire & Cable Co., Ltd. op het gebied van productie, specificaties en services worden benadrukt.
Wat isGepantserde kabelen het belang van dikte

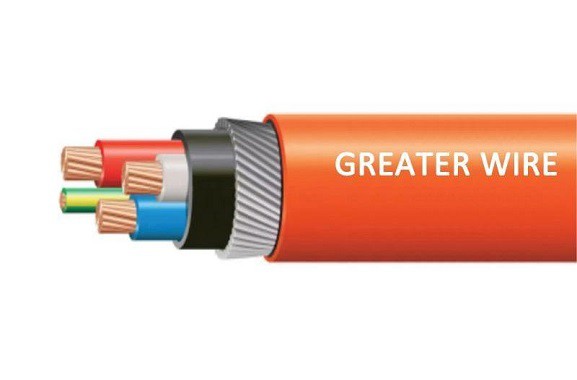

Gepantserde kabels, zoalsSWA (gepantserde staaldraadkabel)ofSTA (gepantserde staalbandkabel), zijn ontworpen met een metalen beschermlaag (staaldraad of staaltape) om externe mechanische schokken, compressie en chemische corrosie te weerstaan.
Structuur- en diktecomponenten
1. Dwarsdoorsnede van de geleider-: Bepaalt de stroom-draagkracht, meestal van koper of aluminium.
2. Isolatiedikte: Zorgt voor elektrische isolatie en voorkomt kortsluiting of lekkage.
3. Binnenmantel: Beschermt de isolatie en verbetert de mechanische sterkte.
4. pantserlaag: Staaldraden of tapes bieden mechanische bescherming tegen krachten van buitenaf.
5. Buitenmantel: Biedt waterdichtheid, corrosiebestendigheid, UV-bestendigheid en draagt bij aan de totale kabeldikte.
Effecten van dikte op prestaties
·Mechanische bescherming: Dikkere bepantsering is bestand tegen hogere druk, spanning en impact.
·Elektrische prestaties: Een te dunne isolatie of omhulsel vermindert de warmteafvoer en verlaagt de stroom-capaciteit.
·Levensduur en aanpassingsvermogen aan de omgeving: De juiste dikte zorgt voor een veilige werking op lange- termijn in ondergrondse,- hoge temperaturen, vochtige en corrosieve omgevingen.
Normen voor de dikte van gepantserde kabels
VolgensIEC 60502, BS 5467en andere internationale normen moet de dikte van gepantserde kabels aan de volgende richtlijnen voldoen:
·Dwarsdoorsnede van de geleider-: 16–240 mm², standaard pantserdiameter van staaldraad ~0,8–2,0 mm, dikte van de PVC-buitenmantel ~1,0–4,0 mm, instelbaar op basis van de installatieomgeving.
·Spanningsniveaus:
·0,6/1kV: Bepantsering voornamelijk voor mechanische bescherming; gemiddelde dikte is voldoende.
·6kV–11kV: Het pantser moet dikker zijn om hogere spanningsbelasting te kunnen weerstaan.
·Speciale vereisten: Ondergrondse of maritieme toepassingen vereisen dikkere buitenmantels voor verbeterde isolatie, waterdichtheid en corrosieweerstand.
Voorbeeld: Een 4 x 95 mm² 0,6/1 kV SWA-kabel heeft doorgaans een pantsering van 1,25 mm staaldraad en een PVC-buitenmantel van 2,0 mm. In tunnels of mijnbouwprojecten kunnen 1,6 mm staaldraad en 3,0 mm buitenmantel worden gebruikt voor verbeterde mechanische sterkte.
Belangrijkste factoren die van invloed zijnGepantserde kabelDikte
Installatieomgeving
·Direct ondergronds begraven: Moet bestand zijn tegen bodemdruk, graafinvloeden en vocht.
·Lade- of tunnelinstallatie: Blootgesteld aan bewegingen van voetgangers, voertuigen of apparatuur; vereist een hogere mechanische sterkte.
· Blootstelling aan de buitenlucht: Zonlicht, regen en temperatuurschommelingen vereisen dikkere buitenmantels en weer-bestendige materialen.
Vereisten voor mechanische sterkte
·Gebieden met veel verkeer of machines vereisen dikkere gepantserde kabels om beknelling of vervorming te voorkomen.
Elektrische parameters
· De grootte van de geleider bepaalt de huidige capaciteit; een te dikke bepantsering kan de warmteafvoer verminderen, waardoor de effectieve stroomsterkte wordt verlaagd.
Kosten en projectbalans
·Dikkere bepantsering verhoogt de materiaalkosten en de installatieproblemen. Projectontwerp moet een evenwicht bieden tussen veiligheid, levensduur en budget.
Gepantserde kabel versus andere kabels
Vergelijking met NYY-kabel:
| Kabeltype | Armor dikte | Dikte buitenmantel | Mechanische bescherming | Geschikte omgeving |
|---|---|---|---|---|
| SWA-kabel | Staaldraad 0,8–2,0 mm | 1,5–4,0 mm | Hoog | Ondergronds, trays, industriële locaties |
| NYY-kabel | Geen | 0,8–2,0 mm | Laag | Binnenleiding, kabelgoten |
Analyse: NYY-kabels hebben een dunnere mantel en een zwakkere mechanische bescherming, geschikt voor toepassingen binnenshuis of voor lichte- toepassingen. SWA-kabels bieden een dikkere bepantsering, waardoor ze ideaal zijn voor zware omstandigheden zoals metro's, mijnen en havens.
Toepassingsscenario's vanGepantserde kabel
1. Commerciële gebouwen
·Winkelcentra en kantoorcomplexen gebruiken SWA-kabels van 16–95 mm²; dikte zorgt voor veiligheid tijdens routineonderhoud en constructie.
2.Infrastructuurprojecten
·Metro's, tunnels en luchthavens vereisen dikkere bepantsering en slijtvaste-omhulsels voor betrouwbaarheid- op de lange termijn.
3. Energie en mijnbouw
·Mijnbouwactiviteiten en energiecentrales vereisen dikke pantseringslagen om mechanische impact en chemische corrosie te weerstaan, waardoor een levensduur van 20 tot 30 jaar wordt gegarandeerd.
4. Maritieme en havenprojecten
·Zoutwater-bestendige, dikke- SWA-kabels met mantel beschermen tegen corrosie en botsingen met schepen.
5.Woon- en gemeentelijke projecten
· SWA-kabels met standaarddikte zijn voldoende voor ondergrondse installatie of installatie in leidingen, waardoor veiligheid wordt geboden en de kosten worden geminimaliseerd.
Casestudies van techniek
Geval 1: Commercieel complex
·Vereiste: Ondergrondse leidinginstallatie, voorkom constructieschade.
·Selectie: 4×95 mm² SWA-kabel, 1,25 mm staaldraadpantser, 2,0 mm PVC-buitenmantel.
·Resultaat: Geen schade tijdens aanleg of onderhoud; 15 jaar stabiele werking.
Geval 2: Mijnbouwproject
·Vereiste: Gebied voor zware machines met hoge mechanische belasting.
·Selectie: 4×240 mm² STA-kabel, 1,6 mm staaldraadpantser, 3,0 mm buitenmantel.
·Resultaat: Uitstekende compressieweerstand, lagere onderhoudskosten, levensduur meer dan 25 jaar.
Casus 3: Overzees havenproject
·Vereiste: Maritieme omgeving met hoge corrosieweerstand.
·Selectie: Aangepaste XLPE SWA-kabel met dikkere buitenmantel.
·Resultaat: Veilige en stabiele werking bij voortdurende blootstelling aan zeewater, wind en regen.
Praktische aanbevelingen voor het selecteren van kabeldikte
·Selectieprincipe: Overwegenhuidige capaciteit + installatieomgeving + mechanische vereistensamen.
·Referentienormen: IEC 60502, BS 5467 en plaatselijke regelgeving voor nutsvoorzieningen.
·Ervaringstip: Kies bij hoge mechanische belasting of zware omstandigheden een bewapening die iets dikker is dan de minimumnorm voor betrouwbaarheid.
Het correct selecteren van de dikte van de gepantserde kabel zorgt voor veiligheid, optimale elektrische prestaties, langere levensduur en lagere onderhoudskosten.
