THHN-draad (thermoplastisch, hittebestendig nylon gecoat) is een veelgebruikt type elektrische kabel, gewaardeerd om zijn duurzaamheid, flexibiliteit en hoge prestaties in verschillende toepassingen. Of u nu te maken heeft met residentiële bedrading, industriële installaties of commerciële installaties, het begrijpen van de operationele kenmerken van THHN-draad is cruciaal voor het garanderen van een veilig en efficiënt elektrisch systeem. Een belangrijke specificatie die een belangrijke rol speelt in de bruikbaarheid van de draad is het bedrijfstemperatuurbereik. In dit artikel zullen we onderzoeken wat het bedrijfstemperatuurbereik van THHN-draad is, hoe deze is ontworpen om met extreme omstandigheden om te gaan en waarom deze factor essentieel is bij het selecteren van de juiste kabel voor uw behoeften.
Wat is THHN-draad?
Voordat we ons verdiepen in de details van het bedrijfstemperatuurbereik, is het essentieel om te begrijpen wat THHN-draad is en wat de belangrijkste kenmerken ervan zijn.

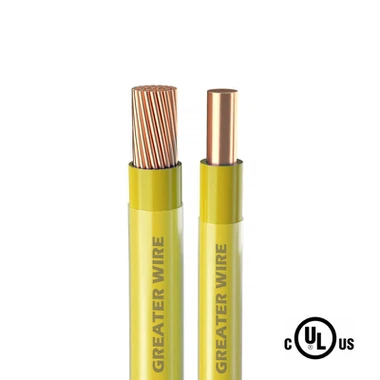

THHN-draad is een soort thermoplastische draad met een buitenste nyloncoating en een binnenste PVC-isolatie. Deze combinatie zorgt voor uitstekende elektrische isolatie, hittebestendigheid en mechanische bescherming, waardoor het geschikt is voor een breed scala aan toepassingen. De term THHN staat voor Thermoplastisch Hoog Hittebestendig Nylon gecoat.
Hier zijn de belangrijkste kenmerken van THHN-draad:
Geleiders: Er worden doorgaans koperen of aluminium geleiders gebruikt. Koper heeft de voorkeur vanwege zijn uitstekende elektrische geleidbaarheid, maar aluminium kan ook worden gebruikt voor draden van grotere dikte, vooral bij krachtoverbrenging over lange afstanden.
Isolatie: De binnenisolatie is gemaakt van PVC (polyvinylchloride), dat is ontworpen om de geleider te beschermen tegen kortsluiting en milieuschade.
Buitenste coating: De buitenlaag van de draad is gemaakt van nylon, wat extra mechanische bescherming biedt en de slijtvastheid verbetert.
Spanningswaarde: THHN-draad is geschikt voor 600 volt, wat geschikt is voor de meeste residentiële, commerciële en industriële toepassingen.
Het bedrijfstemperatuurbereik van THHN-kabel
Het bedrijfstemperatuurbereik van een draad verwijst naar de minimum- en maximumtemperaturen waarin de kabel veilig kan werken zonder de prestaties of veiligheid aan te tasten. In het geval van THHN-draad is het temperatuurbereik cruciaal omdat dit van invloed is op hoe goed de draad elektrische stroom kan verwerken onder wisselende omgevingsomstandigheden.
1. Maximale temperatuur
De maximale bedrijfstemperatuur van THHN-draad is 90 graden (194 graden F) op droge locaties. Dit betekent dat THHN-draad in droge, geventileerde omgevingen temperaturen tot 90 graden aankan zonder enig risico op schade aan de isolatie of geleider.
Droge locaties: Dit zijn gebieden waar de draad niet wordt blootgesteld aan vocht of water. Veel voorkomende installaties zijn onder meer in elektrische leidingen, paneelplaten en andere omgevingen waar de luchtvochtigheid laag is.
Op natte locaties wordt de maximale temperatuur verlaagd tot 75 graden (167 graden F). Natte locaties verwijzen naar gebieden waar de draad wordt blootgesteld aan vocht of water, zoals buitenomgevingen, kelders of gebieden met een hoge luchtvochtigheid.
2. Minimumtemperatuur
Hoewel THHN-draad is ontworpen om hoge temperaturen aan te kunnen, presteert het ook goed bij lage temperaturen. De minimale bedrijfstemperatuur voor THHN-draad ligt doorgaans rond de -20 graad (-4 graad F). Hierdoor blijft de draad flexibel en functioneel in omgevingen met koudere klimaten, waardoor hij geschikt is voor installaties in koudere streken of gebieden met aanzienlijke temperatuurschommelingen.
Factoren die het temperatuurbereik van de THHN-draad beïnvloeden
Verschillende factoren kunnen het temperatuurbereik van THHN-draad en het vermogen om efficiënt te werken onder extreme omstandigheden beïnvloeden:
1. Type isolatie
Het type isolatie dat op de draad wordt gebruikt, heeft een aanzienlijke invloed op de temperatuurbestendigheid ervan. THHN-draad is voorzien van een combinatie van PVC-isolatie en een nyloncoating. De PVC-isolatie biedt elementaire elektrische bescherming en is bestand tegen hoge temperaturen tot 90 graden in droge omstandigheden. De nyloncoating, die slijtvastheid biedt, draagt er ook toe bij dat de draad hogere temperaturen kan weerstaan zonder degradatie.
2. Omgevingsomstandigheden
De omringende omgevingscondities, of ze nu droog, nat of blootgesteld zijn aan chemicaliën, hebben invloed op het temperatuurbereik van de draad. THHN-draad is in de eerste plaats ontworpen voor droge omgevingen, maar bij gebruik op natte locaties daalt de temperatuurbestendigheid, omdat het isolatiemateriaal minder effectief is bij blootstelling aan water. Bovendien kunnen extreme buitenomstandigheden, zoals directe blootstelling aan zonlicht of wisselende temperaturen, ook de prestaties van de draad beïnvloeden en de levensduur ervan verkorten.
3. Spannings- en stroombelastingen
De elektrische belasting van THHN-draad speelt ook een rol bij het bepalen van het vermogen om hitte te weerstaan. Terwijl er stroom door de draad gaat, genereert weerstand warmte. Hogere stroombelastingen zullen de temperatuur van de draad verhogen, wat oververhitting kan veroorzaken als de draad niet geschikt is voor de belasting. Het is essentieel om de dikte en spanning van de draad af te stemmen op de stroomvereisten van het systeem om te voorkomen dat de temperatuurlimieten worden overschreden.
4. Gebruiksduur bij hoge temperaturen
Hoewel THHN-draad bestand is tegen hoge temperaturen tot 90 graden onder droge omstandigheden, is het belangrijk op te merken dat langdurige blootstelling aan deze temperaturen gedurende lange perioden kan leiden tot verslechtering van de isolatie. Dit is met name van cruciaal belang voor industriële toepassingen waarbij draden gedurende langere perioden onder belasting kunnen staan.
Waarom is het temperatuurbereik belangrijk?
Het begrijpen van het bedrijfstemperatuurbereik van THHN-draad is cruciaal bij het selecteren van kabels voor specifieke elektrische toepassingen. Als de draad buiten de temperatuurlimieten werkt, kunnen er verschillende problemen optreden, waaronder:
1. Isolatiebreuk
Het overschrijden van de maximale temperatuurclassificatie van THHN-draad kan leiden tot het kapotgaan van de PVC-isolatie. Wanneer dit gebeurt, kan de isolatie broos worden, barsten of verslechteren, waardoor de geleider mogelijk bloot komt te liggen en tot elektrische kortsluiting of storing kan leiden.
2. Verhoogd brandrisico
Overmatige warmteontwikkeling in de draad kan het risico op brandgevaar vergroten. Oververhitte draden hebben een grotere kans om omringende materialen te ontsteken, wat kan leiden tot elektrische branden. Daarom is het van cruciaal belang om binnen de aanbevolen temperatuurlimieten te blijven om een veilige elektrische werking te garanderen.
3. Verminderde levensduur van de draad
Langdurige blootstelling aan temperaturen boven het nominale maximum kan de levensduur van de draad aanzienlijk verkorten. Zelfs als de draad niet onmiddellijk kapot gaat, zal voortdurend gebruik bij extreem hoge temperaturen de isolatie en de geleider geleidelijk verzwakken, waardoor de algehele duurzaamheid en betrouwbaarheid van de draad afnemen.
4. Oververhitting van elektrische systemen
Als de draad vanwege te hoge temperaturen de warmte niet effectief kan afvoeren, kan het hele elektrische systeem inefficiënt worden of zelfs uitvallen. Oververhitting kan andere componenten beschadigen die op de draad zijn aangesloten, zoals transformatoren, motoren en elektrische panelen, wat kan leiden tot dure reparaties of vervangingen.
Toepassingen van THHN-kabel
Gezien zijn temperatuurbestendigheid, flexibiliteit en duurzaamheid wordt THHN-draad gebruikt in een breed scala aan elektrische toepassingen, waaronder:
1. Bekabeling in woningen
In huizen wordt THHN-draad vaak gebruikt voor elektrische circuits, verlichting en bedrading van apparaten. De hoge hittebestendigheid zorgt ervoor dat hij veilig kan voldoen aan de elektrische eisen van huishoudelijke systemen, vooral in circuits die aanzienlijke belastingen dragen.
2. Commerciële en industriële bedrading
THHN-draad wordt vaak gebruikt in commerciële en industriële omgevingen, waar temperaturen kunnen fluctueren en waar hogere elektrische belastingen vereist zijn. De slijtvastheid en hittetolerantie van de draad maken hem ideaal voor gebruik in industriële machines, fabrieksapparatuur en bedieningspanelen.
3. Leidingsystemen
In leidingsystemen wordt THHN-draad gebruikt om elektrische leidingen in metalen en niet-metalen leidingen te laten lopen. Het vermogen van de draad om hitte te weerstaan en de mechanische bescherming ervan maken het een goede keuze voor installaties op kabelgoten, waarbij de draad beschermd is tegen externe elementen maar binnenin veilig moet kunnen functioneren.
4. Stroomverdeling
Voor stroomdistributiesystemen wordt THHN-draad gebruikt om elektriciteit over lange afstanden te transporteren. Dankzij de spannings- en temperatuurspecificaties kan de draad een aanzienlijke stroom geleiden, terwijl de draad onder verschillende omgevingsomstandigheden functioneel blijft.
