Wanneer u een bouwplaats of een energiecontrolekamer oploopt, ziet u vaak glimmende, metalen, spiraal-omwikkelde kabels langs de muren of plafonds lopen.
Op het eerste gezicht lijken ze allemaal op elkaar -, maar zijn ze dat ook echt?
Die gepantserde kabels zouden dat wel kunnen zijnAC(gepantserde kabel) ofMC(Metaal-beklede kabel).
Hun uiterlijk lijkt misschien bijna identiek, maar wat erin zit, maakt het verschil - inveiligheid, prestatie, Ennaleving.
Het kiezen van de juiste kabel is niet alleen een technische beslissing - het gaat om het beschermen van uw project, het garanderen van naleving van de code en het garanderen van betrouwbaarheid op de lange- termijn.
Wat is precies de "vorm" van AC- en MC-kabels? Hoe verschillen ze qua structuur en functie? En welke past het beste bij uw volgende project?
Laten we een duik nemen in - en ontdekken waarom steeds meer professionals over de hele wereld vertrouwenDongguan Groter Draad & Kabel Co., Ltd.voor hoogwaardige AC-kabels-.
Wat zijn AC- en MC-kabels?
Voordat we hun vormen en functies vergelijken, laten we beginnen met wat deze twee namen werkelijk betekenen.
AC-kabel (gepantserde kabel)
AC-kabel - afkorting vanGepantserde kabel- is een type elektrische kabel gewikkeld in een in elkaar grijpend of spiraalvormig metalen pantser.
Binnenin het pantser bevinden zich geïsoleerde geleiders en eenverbindingsstrookdie de elektrische continuïteit handhaaft met de metalen omhulling, die deel uitmaakt van het aardingspad.
Volgens de VSNationale Elektrische Code (NEC) Artikel 320AC-kabel wordt gedefinieerd als een flexibele, gepantserde kabel met een interne verbindingsstrip. Er wordt vaak naar verwezen alsBX-kabelbij oudere installaties.
Normaal gesproken bevat een AC-kabel maximaal vier geïsoleerde geleiders (plus één nulleider), variërend van 14 AWG tot 1 AWG.
De metalen omhulling en verbindingsstrip fungeren samen als aardingspad.
MC-kabel (metalen-beklede kabel)
MC-kabel staat voorMetalen-beklede kabel, gedefinieerd onderNEC-artikel 330.
Het beschikt ook over geïsoleerde geleiders die zijn omsloten door een metalen pantser, dat kan bestaan uit onderling verbonden tape, gegolfde of gladde metalen buizen.
In tegenstelling tot AC-kabel,MC bevat altijd een speciale aardgeleider- een blanke koperen of groen geïsoleerde draad - los van het pantser zelf.
Vanwege dit ontwerp biedt MC-kabel meer flexibiliteit in geleidercombinaties en aardingsbetrouwbaarheid.
Het kan signaal-, besturings- of communicatiedraden bevatten naast stroomgeleiders, en is goedgekeurd voor gebruik indroge, vochtige en zelfs buiten- of directe-begrafenisomgevingen(indien correct beoordeeld).

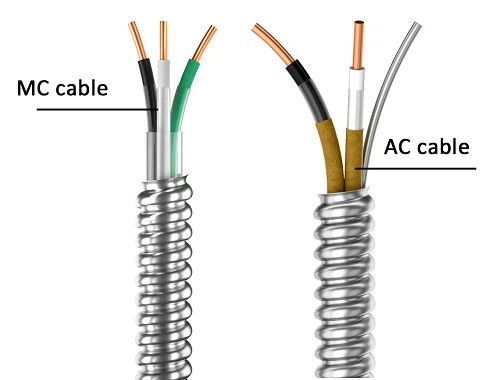

De "vorm" en structuur van AC en MC
Nu we weten wat ze zijn, gaan we ze verkennenvorm- zowel qua uiterlijk als interne structuur.
Externe vorm
Op het eerste gezicht zien AC en MC er vrijwel identiek uit:
- Beiden hebben eenflexibel, rond metalen pantser, meestal gemaakt van in elkaar grijpende aluminium of stalen tape.
- Dit pantser biedtmechanische bescherming, beschermend tegen stoten, schuren en verpletteren.
- Beide zijnbuigzaam, waardoor installatie door muren en constructies mogelijk is zonder starre buizen.
- De totale diameter varieert afhankelijk van het aantal geleiders en de pantserdikte.
Onder dat glanzende pantser schuilt echter het echte verschil.
Interne structuur
Hier is een vereenvoudigde vergelijking van hun interne "vorm":
| Laag / Component | AC-kabel | MC-kabel |
|---|---|---|
| Buitenste pantser | Vergrendelde aluminium of stalen tape | Vergrendelde, gegolfde of gladde metalen mantel |
| Wikkellaag | Papier of dunne montageverpakking | Polypropyleenfolie of beschermfolie |
| Geïsoleerde geleiders | Twee of meer geïsoleerde geleiders | Twee of meer geïsoleerde geleiders |
| Aardingselement | Verbindingsstrip in contact met pantser (geen aparte aarddraad) | Speciale aardgeleider (kale of groene draad) |
| Geleiderlimiet | Max.. 4 geïsoleerde geleiders + nulleider | Er is geen specifieke limiet - die besturings- of signaaldraden mag omvatten |
| Grondpad | Armor + hechtstrip | Interne aardedraad (pantser niet primair pad) |
Kortom, terwijl hunexterne vormis vrijwel identiek, deinnerlijke ontwerpdefinieert hun unieke elektrische en mechanische gedrag.
Functionele en fysieke verschillen
Mechanische bescherming en installatieflexibiliteit
- Zowel AC als MC bieden sterke mechanische bescherming en elimineren de noodzaak van extra leidingen in veel toepassingen.
- Dat zijn zeflexibele, maar elk moet binnen zijnminimale buigradiusom schade aan het pantser te voorkomen.
- De pantsertypes van MC (vooral glad of gegolfd) maken nog krappere bochten mogelijk -, ideaal voor compacte installaties.
- MCkan worden gebruikt in meer omgevingen - inclusief buiten-, vochtige en gevaarlijke omgevingen - terwijlACis doorgaans beperkt totdroog gebruik binnenshuis.
Elektrische en veiligheidsprestaties
- AC-kabelgebruikt de verbindingsstrip en het pantser samen als aardingspad. Dit is acceptabel, maar minder robuust onder omstandigheden met hoge- fouten.
- MC-kabel, daarentegen, bevat een volledige--grootteaardgeleider, waardoor een specifiek foutpad met lage- impedantie wordt gegarandeerd.
- In kritieke faciliteiten zoals ziekenhuizen, industriële fabrieken en datacentra biedt het ontwerp van MC een hogere veiligheidsmarge.
- Het pantser op beide kabels dient tevens als basiselektromagnetisch schild, maar de interne aarding van MC verbetert de EMI-controle voor gevoelige elektronische circuits.
Installatie-efficiëntie en kosten
- Beide zijnin de fabriek-gemonteerd, wat betekent dat u geen afzonderlijke draden door kabelgoten - hoeft te trekken, wat tijd en arbeid bespaart.
- Hoewel MC misschien iets meer per meter kost, is dat wel zobredere toepassingen, betere aarding, Enbetrouwbaarheid op lange- termijnmaken het vaak zuiniger in het algemeen.
- Bij onderhoud of systeemupgrades maken MC's afzonderlijke aarde- en flexibele geleidercombinaties uitbreiding eenvoudiger.
Nalevings- en veiligheidsvereisten
NEC-normen
- AC-kabel- NECArtikel 320
- MC-kabel- NECArtikel 330
Beide zijn door de code-goedgekeurde bedradingsmethoden, maar elk heeft specifieke limieten en gebruiksvoorwaarden.
Gebruiksbeperkingen
- AC-kabel: Niet toegestaan op natte of corrosieve locaties, buitenshuis of waar fysieke schade waarschijnlijk is.
- MC-kabel: Toegestaan in droge, vochtige en zelfs directe-begraven toepassingen (indien voorzien van een overeenkomstige mantel).
Aarding, aansluitingen en markering
- AC-kabel vereist connectoren die in stand blijvencontinuïteit van de verbindingtussen het pantser en de verbindingsstrip.
- De aardgeleider van de MC-kabel moet op de juiste manier worden afgesloten; het pantser alleen kan niet als primair aardingspad dienen.
- Beide moeten worden weergegevenduidelijke markeringen- inclusief type, spanningswaarde, fabrikant en certificering (UL/cUL).
Beste-Oefen veiligheidstips
- Buig een gepantserde kabel nooit te ver- en sla er niet tegenaan -. Dit kan de isolatie of het pantser zelf beschadigen.
- Zorg ervoor dat alle aardverbindingen veilig zijn en een lage-weerstand hebben.
- Gebruik in ruwe of corrosieve omgevingenBepantsering met PVC-mantel of coatingvoor extra bescherming.
- Voer routine-inspecties uit voor de integriteit van het pantser en de continuïteit van de grond.
Waarom kiezen voor grotere draad en kabel?
Inmiddels weet je datAC- en MC-kabelslijken misschien op elkaar, maar hun innerlijke structuren en functies dienen heel verschillende doeleinden.
Het selecteren van de juiste is essentieel voor de veiligheid, compliance en efficiëntie.
En als het zover isAC-kabels van hoge-kwaliteit, Dongguan Groter Draad & Kabel Co., Ltd.onderscheidt zich als uw vertrouwde wereldwijde partner.
Onze belangrijkste voordelen
✅ Volledige UL- en cUL-certificering
Al onze wisselstroomkabels zijn uitvoerig getest en gecertificeerd volgens de UL- en cUL-normen - die de veiligheid, naleving en prestaties in Noord-Amerika en daarbuiten garanderen.
✅ Uitgebreid productassortiment
Van kleine residentiële klussen tot grote commerciële en industriële projecten: wij bieden een volledig assortiment afmetingen, geleidertypen en pantserconfiguraties.
✅ 24/7 professionele ondersteuning
Onze toegewijdepre-sales- en after-salesteamszijn 24 uur per dag beschikbaar om uw vragen te beantwoorden, technische begeleiding te bieden en bedradingsoplossingen op maat te bieden.
✅ Kwaliteit waarop u kunt vertrouwen
We hanteren een strikte kwaliteitscontrole, van de grondstoffen tot de eindtests -, waardoor een betrouwbare levering, consistente kwaliteit en een lange levensduur worden gegarandeerd.
Neem vandaag nog contact met ons op
Als je zoektbetrouwbare, gecertificeerde en hoogwaardige- AC-kabels, wij zijn hier om te helpen.
- Dongguan Groter Draad & Kabel Co., Ltd.
- Tel / WhatsApp / WeChat: +86 135 1078 4550 / +86 136 6257 9592
- E-mail:manager01@greaterwire.com
Of u nu een kleinschalige-installatie of een groot infrastructuurproject beheert,Grotere draad en kabellevert de producten en expertise waarop u kunt rekenen.
