In fotovoltaïsche (PV) stroomopwekkingssystemen zijn zonnekabels en zonnegeleiders van vitale componenten die verantwoordelijk zijn voor het veilig en efficiënt verzenden van de stroom die wordt gegenereerd door zonnepanelen naar omvormers en andere apparatuur. Spanningsniveau is een sleutelfactor in
Ontwerp en selectie, die direct gerelateerd is aan de veiligheid, efficiëntie en langdurige stabiliteit van het systeem. Inzicht in het spanningsniveau van zonnekabels is essentieel voor het correct selecteren van de juiste kabels en het waarborgen van de veilige werking van fotovoltaïsche systemen.
Dit artikel zal de spanningsniveaus vanZonnekabelsen zonnegeleiders in detail, verklaren hun rol in fotovoltaïsche systemen en bespreken de selectie en impact van spanningsniveaus.

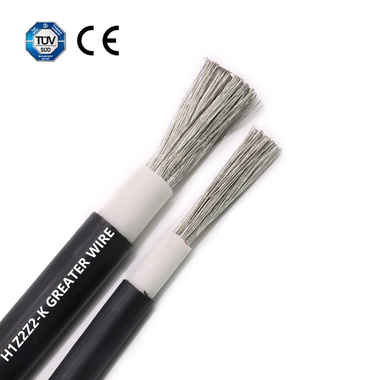

1. Spanningsniveau vanZonnekabels
Zonnekabels zijn kabels die speciaal zijn ontworpen voor fotovoltaïsche stroomopwekkingssystemen, met een goede weerstand van het weer, weerstand op hoge temperatuur en UV -weerstand. Volgens verschillende werkomgevingen en fotovoltaïsche systeemvereisten, zijn de spanningsniveaus van zonnekabels in het algemeen onderverdeeld in lage spanning en middelgrote spanningskabels. Het begrijpen van deze spanningsniveaus is essentieel voor het selecteren van de juiste kabels.
1. Lage spanningskabel (LV)
Lage spanningskabels worden meestal gebruikt voor directe stroom (DC) -circuits in zonnestelsels, en hun bedrijfsspanning is in het algemeen niet hoger dan 1000V. De meeste residentiële en commerciële systemen voor het genereren van zonne -energie gebruiken lage spanningskabels. De typische nominale spanning van laagspanningszonnekabels is 600/1000V, wat betekent dat de kabels veilig kunnen werken bij 600V en een overbelastingsspanning van 1000V gedurende een korte periode kunnen weerstaan.
Veel voorkomende toepassingen:
Residentiële fotovoltaïsche systemen
Kleine commerciële fotovoltaïsche systemen
DC -circuits verbonden met omvormers
Lage spanningskabels zijn het meest voorkomende type zonnekabels en kunnen voldoen aan de behoeften van de meeste zonnestelsels. Ze zijn geschikt voor de meeste zonnepanelen en omvormerssystemen, kunnen hoge temperaturen en UV -straling weerstaan en hebben een goede weerstand tegen vocht en corrosie.
2. Medium spanningskabel (MV)
Gemiddelde spanningskabels worden voornamelijk gebruikt in grote fotovoltaïsche stroomopwekkingssystemen of fotovoltaïsche energiecentrales om stroom van meerdere fotovoltaïsche arrays naar omvormers of distributiesystemen over te brengen. De nominale spanning van middelgrote spanningskabels ligt meestal tussen 3KV en 36KV, en in sommige speciale toepassingen kan het spanningsniveau hoger zijn.
Veel voorkomende toepassingen:
Interne stroomoverdracht in fotovoltaïsche energiecentrales
Grote commerciële of industriële fotovoltaïsche systemen
Stroomtransmissie tussen fotovoltaïsche stroomopwekkingssystemen en het raster
Gemiddelde spanningskabels kunnen een hogere vermogenstransmissiemogelijkheden bieden en zijn geschikt voor grootschalige fotovoltaïsche stroomopwekkingsprojecten. Deze kabels hebben niet alleen een hogere spanningsdrager, maar moeten ook een sterkere isolatie en boogweerstand hebben.
3. Hoogspanningskabel (HV)
Hoogspanningskabels worden in het algemeen gebruikt voor langdurige stroomoverdracht tussen ultra-grote fotovoltaïsche stroomopwekkingssystemen en stroomnetwerken. Omdat hoge spanningskabels bestand moeten zijn tegen hogere stromen en spanningen, zijn hun isolatiematerialen en ontwerpvereisten strenger. Typische hoogspanningskabels worden beoordeeld op meer dan 36 kV en worden gebruikt om vermogen te verzenden die wordt gegenereerd door elektriciteitscentrales naar het vermogensnet.
Veel voorkomende toepassingen:
Verbinding tussen fotovoltaïsche stroomopwekkingssystemen en het belangrijkste vermogensnet
Lange afstandsvermogenstransmissie van ultra-grote fotovoltaïsche power stations
Het gebruik van hoogspanningskabels is ingewikkelder en wordt voornamelijk gebruikt in scenario's die grootschalige stroomoverdracht vereisen.
2. Spanningsvereisten voorZonnekabelsen zonne -geleiders
Zonnekabels en zonne -geleiders zijn belangrijke media voor stroomoverdracht. Het spanningsniveau van hun ontwerp bepaalt niet alleen de maximale spanning die ze kunnen weerstaan, maar is ook nauw verwant met hun isolatieprestaties, geleidbaarheid en algemene betrouwbaarheid.
1. Spanningsniveau van zonnekabels
Het spanningsniveau van zonnekabels verwijst naar het bedrijfsspanningsbereik dat de kabel kan weerstaan. De meeste zonnekabels in fotovoltaïsche systemen gebruiken laagspanningskabels (600/1000V), die de stroom effectief kunnen verzenden en bestand zijn tegen spanningsschommelingen in dagelijks werk. Vooral in residentiële en commerciële installaties voldoen laagspanningskabels aan de meeste vermogensbehoeften.
Bijvoorbeeld:
Een zonnekabel die voldoet aan de IEC 6 0 216 Standaard wordt meestal gemarkeerd met een nominale spanning van 0,6/1KV, wat aangeeft dat de kabel geschikt is voor spanningsomgevingen tussen 600V en 1000V.
Het isolatiemateriaal van zonnekabels is meestal XLPE (verknoopt polyethyleen) of PVC (polyvinylchloride), die uitstekende elektrische isolatie-eigenschappen en weerstand tegen hoge temperatuur heeft.

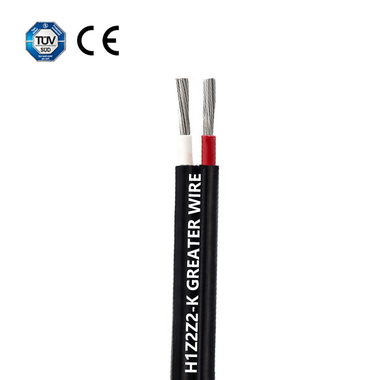

2. Spanningsvereisten voor zonnegeleiders
Zonne -geleiders maken deel uit van de zonnekabel en hun spanningsvereisten zijn meestal dezelfde als die van de kabel. Bij het selecteren van zonnegeleiders moeten, naast het spanningsniveau, het dwarsdoorsnedegebied, de geleidbaarheid en de omgevingsweerstand van de geleiders worden overwogen. Zonnegeleiders worden meestal gebruikt voor series en parallelle verbindingen van fotovoltaïsche panelen, dus hun spanningsniveau moet overeenkomen met de spanning van het gehele fotovoltaïsche systeem.
3. Selectie van nominale spanning
Bij het kiezen van het juiste spanningsniveau moeten de volgende factoren worden overwogen:
Nominale spanning van fotovoltaïsche panelen:Fotovoltaïsche panelen werken meestal in een lagere spanningsbereik, vooral in fotovoltaïsche systemen met laag spanning. Daarom mag het geselecteerde kabelspanningsniveau de nominale spanning van het paneel niet overschrijden.
Omvormer spanningsbereik:De nominale spanning van de omvormer moet overeenkomen met de spanningsuitgang door het paneel om ervoor te zorgen dat het fotovoltaïsche systeem stabiel en efficiënt kan werken.
Werkomgeving en klimatologische omstandigheden:Zonnekabels worden het hele jaar door blootgesteld aan buitenomgevingen en moeten weerstand bieden aan barre omstandigheden zoals ultraviolette stralen, vocht en temperatuurveranderingen. Daarom moet het isolatieniveau van de kabel zich aanpassen aan deze milieu -uitdagingen.
3. Isolatiematerialen en spanningsniveaus van zonnekabels en geleiders
Isolatiematerialen zijn belangrijke factoren bij het bepalen van het spanningsniveau en de veiligheidsprestaties van zonnekabels. Het isolatiemateriaal van zonnekabels moet niet alleen voldoende elektrische isolatieprestaties hebben, maar hebben ook de kenmerken van hoge temperatuurweerstand, ultraviolette weerstand en weerweerstand om zich aan te passen aan verschillende externe omgevingen die kunnen worden aangetroffen in zonnesystemen.
VERKOOPEN POLYETHYLEEN (XLPE)
Verknoopt polyethyleen is momenteel het meest voorkomende isolatiemateriaal voor zonnekabels. Het heeft een uitstekende weerstand tegen hoge temperaturen, spanningsafbraak en UV -stralen en kan werken over een breed temperatuurbereik, aanpassing aan de omgeving waar fotovoltaïsche panelen en kabels lang worden blootgesteld aan zonlicht.
Polyvinylchloride (PVC)
Polyvinylchloride is een ander veelvoorkomend isolerend materiaal. Hoewel de weerstand van hoge temperatuur niet zo goed is als verknoopt polyethyleen, heeft het nog steeds voldoende isolatieprestaties in de meeste laagspanningsfotovoltaïsche systemen. PVC -kabels zijn over het algemeen economischer en geschikt voor residentiële of kleine commerciële fotovoltaïsche systemen.
Rubbermaterialen
In sommige speciale toepassingen, zoals waar flexibele kabels vereist zijn, kunnen rubberen materialen worden gebruikt als isolatiematerialen voor zonnekabels. Rubberen kabels hebben uitstekende mechanische eigenschappen en scheurweerstand en zijn geschikt voor installatieomgevingen die flexibel buigen vereisen.
