THHN-kabel is een van de meest gebruikte soorten elektrische bedrading in residentiële, commerciële en industriële toepassingen. De afkorting THHN staat voor Thermoplastic High Heat-resistent Nylon-coated en beschrijft de belangrijkste kenmerken van de kabel: de isolatie, hittebestendigheid en beschermende nyloncoating. Of u nu een huis, een gebouw of industriële machines bedraadt, THHN-draad is een betrouwbare en kosteneffectieve keuze voor diverse elektrische taken.
In dit artikel zullen we onderzoeken wat THHN-kabel is, de constructie, de belangrijkste kenmerken, toepassingen en de voordelen van het gebruik ervan voor verschillende elektrische installaties.
1. Componenten van THHN-kabel

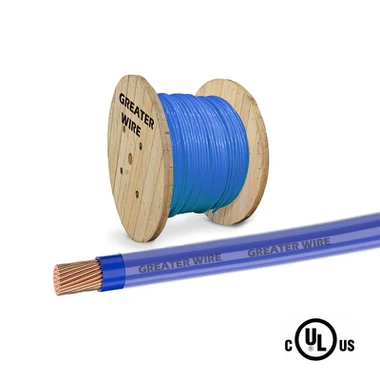

Een typische THHN-draad bestaat uit verschillende componenten die samenwerken om elektrische geleiding, veiligheid en duurzaamheid te bieden. De belangrijkste componenten zijn onder meer:
A. Geleider (koper of aluminium)
De primaire geleider in THHN-draad is meestal koper of aluminium. Koper wordt vaker gebruikt omdat het een superieure elektrische geleidbaarheid biedt, wat minder energieverlies over lange afstanden betekent. Aluminium geleiders worden echter soms gebruikt in draden met een grotere dikte vanwege hun lichtere gewicht en lagere kosten, ook al hebben ze iets minder geleidbaarheid dan koper.
Koper heeft de voorkeur vanwege zijn hoge geleidbaarheid, betrouwbaarheid en lange levensduur, vooral in residentiële en commerciële toepassingen.
Aluminium is kosteneffectiever en lichter, waardoor het geschikt is voor grote stroomdistributiesystemen.
B. Isolatie (thermoplastisch)
De isolatie in THHN-draad is gemaakt van een thermoplastisch materiaal, meestal polyvinylchloride (PVC). Dit thermoplastische materiaal is ontworpen om hoge temperaturen tot 90 graden (194 graden F) in droge omstandigheden te weerstaan en biedt uitstekende bescherming tegen kortsluiting, fysieke schade en externe omgevingsfactoren.
C. Nylon-coating
De "N" in THHN staat voor Nylon, wat verwijst naar de extra laag nyloncoating die de isolatie omringt. Deze nylonlaag verbetert de slijtvastheid, chemische bestendigheid en vochtbestendigheid van de kabel. Het voegt ook een zekere mate van flexibiliteit toe, waardoor de kabel gemakkelijker kan worden geïnstalleerd in krappe ruimtes of leidingen zonder de veiligheid in gevaar te brengen.
D. Buitenjas (optioneel)
SommigeTHHN-kabelszijn voorzien van een buitenmantel van extra PVC of andere duurzame materialen. Deze jas biedt extra bescherming voor de draad, vooral in zware omstandigheden of buitenomgevingen. Het helpt de draad te beschermen tegen externe schade, UV-straling en blootstelling aan vocht.
2. Belangrijkste kenmerken van THHN-kabel
A. Hoge hittebestendigheid
Een van de bepalende kenmerken van THHN-draad is het vermogen om hoge temperaturen te weerstaan. De thermoplastische isolatie is ontworpen om temperaturen tot 90 graden (194 graden F) in droge omstandigheden aan te kunnen. Dit maakt THHN een uitstekende keuze voor gebruik in omgevingen met matige tot hoge hitteniveaus, zoals in industriële machines of elektrische panelen.
B. Flexibiliteit en installatiegemak
Hoewel THHN een duurzame en stevige constructie heeft, blijft de draad flexibel, waardoor deze gemakkelijker te hanteren en te installeren is, vooral in krappe ruimtes zoals leidingsystemen. De flexibiliteit van THHN-draad vermindert de kans op schade tijdens de installatie, wat een belangrijke overweging is bij elektrische installaties.
C. Schuring en chemische weerstand
De nyloncoating op THHN-draad maakt het zeer goed bestand tegen slijtage, olie en blootstelling aan chemicaliën, waardoor het geschikt is voor gebruik in uitdagende omgevingen zoals fabrieken, fabrieken of bouwplaatsen. Deze nylonlaag voorkomt dat de draad verslijt door fysiek contact of chemische stoffen die anders de isolatie zouden kunnen beschadigen of aantasten.
D. Vocht- en UV-bestendigheid (THWN-versie)
Hoewel THHN-draad geschikt is voor droge omstandigheden, zijn sommige varianten vochtbestendig en kunnen ze worden gebruikt in natte of vochtige omgevingen. Deze versie staat bekend als THWN (Thermoplastisch Hitte- en Waterbestendig Nylon-gecoat) en is speciaal ontworpen om blootstelling aan water te weerstaan. Bovendien is de THWN-versie vaakUV-bestendig, waardoor het ideaal is voor buitentoepassingen waarbij de kabel kan worden blootgesteld aan zonlicht.
e. Elektrische geleidbaarheid
Het geleidermateriaal (koper of aluminium) zorgt ervoor dat THHN-draad zeer geleidend is, wat betekent dat het elektrische stroom efficiënt over lange afstanden transporteert met minimaal verlies. Dit is vooral belangrijk bij energiedistributiesystemen, waar het garanderen van efficiënte energietransmissie cruciaal is voor het verlagen van de kosten en het verbeteren van de algehele prestaties.
3. Algemene toepassingen van THHN-kabel
THHN-draad wordt gebruikt in een verscheidenheid aan elektrische systemen vanwege zijn veelzijdigheid, duurzaamheid en betrouwbaarheid. Hieronder vindt u enkele van de meest voorkomende toepassingen:
A. Residentiële bedrading
In huizen en woongebouwen wordt THHN-draad vaak gebruikt voor elektrische bedrading voor algemene doeleinden, inclusief stroomverdeling naar stopcontacten, verlichtingssystemen, apparaten en HVAC-units. Het vermogen om gematigde hitte te weerstaan en zijn flexibiliteit maken het een uitstekende keuze voor binnenbedrading, waar hittebestendigheid en installatiegemak prioriteiten zijn.
B. Commerciële bedrading
In commerciële gebouwen zoals kantoorgebouwen, winkels en scholen wordt THHN-draad gebruikt voor stroomdistributie, verlichtingscircuits en besturingsbedrading. De THHN-draad biedt betrouwbare elektrische geleiding voor deze systemen, waardoor de veilige werking van verlichtings-, HVAC- en energiesystemen wordt gegarandeerd.
C. Industriële bedrading
In industriële omgevingen zoals fabrieken, fabrieken en magazijnen wordt THHN-draad gebruikt voor de bedrading van apparatuur, machines en industriële bedieningspanelen. De slijtvastheid, flexibiliteit en hittebestendigheid maken het geschikt voor omgevingen waar de draad kan worden blootgesteld aan fysieke slijtage, chemicaliën of extreme temperaturen.
D. Leidingsystemen
THHN-draad wordt vaak door leidingsystemen geleid. Leidingen bieden een extra beschermingslaag voor de draad, vooral in industriële of commerciële omgevingen waar kabels kunnen worden blootgesteld aan mechanische schade. Vanwege zijn flexibiliteit en duurzaamheid,THHN-draadwordt vaak gebruikt in deze systemen, waarbij de kabel moet buigen en door leidingen moet manoeuvreren zonder prestatieverlies.
e. Buitentoepassingen (THWN-versie)
THWN is een versie van THHN-draad die is ontworpen voor natte omstandigheden of buitentoepassingen. Deze versie van de kabel kan worden gebruikt in buitenverlichtingssystemen, voedingen en andere toepassingen die worden blootgesteld aan water of vocht. De vochtbestendigheid en UV-bestendigheid maken THWN een geschikte keuze voor het aansluiten van elektrische systemen op buitenapparatuur of gebouwen.
4. Voordelen van THHN-kabel
Er zijn tal van voordelen verbonden aan het kiezen van THHN-draad voor uw elektrische installaties:
A. Kosteneffectiviteit
THHN-draad is een van de meest kosteneffectieve bedradingsopties die beschikbaar zijn, vooral in vergelijking met andere hoogwaardige kabels. Dit maakt het een aantrekkelijke optie voor residentiële, commerciële en industriële toepassingen, omdat het een uitstekende prijs-kwaliteitverhouding biedt zonder concessies te doen aan de veiligheid of prestaties.
B. Duurzaamheid
De combinatie van thermoplastische isolatie en een nylon coating zorgt ervoor dat THHN-draad zeer duurzaam is. De draad is bestand tegen blootstelling aan fysieke schade, chemicaliën en schaafwonden, waardoor deze ideaal is voor gebruik in omgevingen waar deze factoren vaak voorkomen.
C. Veiligheid
De hittebestendige isolatie en nyloncoating op THHN-draad zorgen voor een extra veiligheidslaag in elektrische systemen. Het vermogen van de kabel om oververhitting, slijtage en blootstelling aan chemicaliën te weerstaan, helpt elektrische ongelukken te voorkomen en garandeert de prestaties van het systeem op de lange termijn.
D. Veelzijdigheid
Met zijn verschillende maatopties kan THHN-draad worden gebruikt in een breed scala aan toepassingen, van kleinschalige residentiële bedrading tot grote industriële systemen. Het is verkrijgbaar in verschillende diktes, waardoor elektriciens de juiste draadgrootte kunnen selecteren, afhankelijk van de vereiste stroombelasting en afstand.
e. Betrouwbaarheid
Vanwege zijn constructie en beschermende eigenschappen staat THHN-draad bekend om zijn betrouwbaarheid. Of het nu in droge of natte omstandigheden is, THHN kan langdurig effectief presteren en de soepele werking van elektrische systemen garanderen zonder frequente vervanging of onderhoud.
5. Hoe u de juiste THHN-draad kiest
Bij het selecteren van THHN-draad voor een elektrisch project is het belangrijk om rekening te houden met de volgende factoren:
A. Meter (draadmaat)
De dikte van de draad bepaalt hoeveel elektrische stroom deze veilig kan transporteren. Grotere meters, zoals 6 AWG of 4 AWG, zijn geschikt voor toepassingen met hoge stroomsterkte, terwijl kleinere meters zoals 14 AWG worden gebruikt voor lichtere elektrische belastingen.
B. Sollicitatie
Houd rekening met de omgeving waarin de draad zal worden geïnstalleerd. Voor droge omgevingen is THHN-draad geschikt, maar voor natte omstandigheden of gebruik buitenshuis moeten THWN-versies worden gekozen vanwege hun vocht- en UV-bestendigheid.
C. Spanningswaarde
Zorg ervoor dat de draad geschikt is voor de spanningsniveaus die vereist zijn voor uw systeem. THHN-draden zijn doorgaans geschikt voor 600 V, waardoor ze geschikt zijn voor de meeste residentiële, commerciële en industriële toepassingen.
