Algemeen
Kabelgootkabel (type TC) valt onder NEC artikel 336. Het biedt een efficiënte oplossing voor het installeren van feeders, aftakcircuits en besturingskabels, aangezien meerdere kabelgoten kunnen worden ondersteund door één enkel kabelgootsysteem. Deze opstelling vermindert de noodzaak voor talrijke leidinginstallaties, waardoor aanzienlijk wordt bespaard op zowel arbeids- als materiaalkosten.
Beschrijving

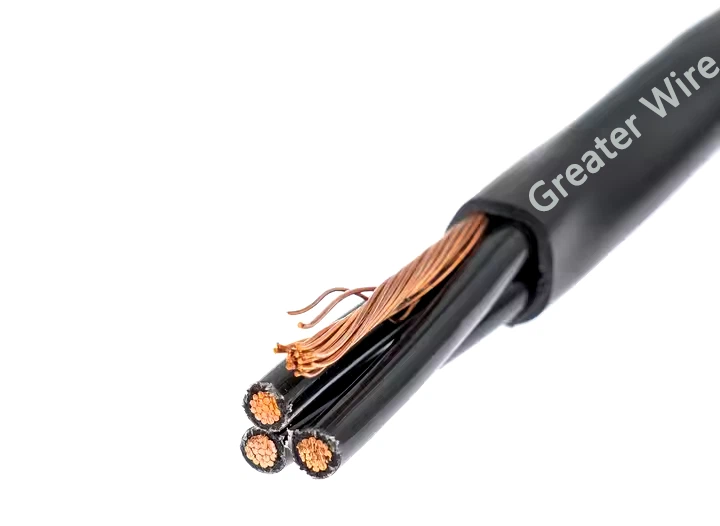

Tray Cable (type TC) is een in de fabriek gemaakte en geassembleerde kabelstructuur die gewoonlijk twee of meer geïsoleerde geleiders bevat, optioneel met een bijbehorende aardgeleider voor apparatuur, en is gewikkeld in een niet-metalen omhulsel. Deze kabel wordt voornamelijk gebruikt voor stroomdistributie en vertakte circuits en is geschikt voor industriële, commerciële en bepaalde specifieke residentiële toepassingen. Het structurele ontwerp van kabelgoten zorgt ervoor dat deze beter kunnen worden aangepast aan complexe bedradingsvereisten, vooral voor gebruik in kabelgootsystemen, en heeft duidelijke kosten- en efficiëntievoordelen vergeleken met traditionele bedradingsmethoden met meerdere geleiders.
Kabelgoten voldoen aan artikel 336 van de National Electrical Code (NEC), waardoor fabrikanten verschillende soorten isolatiematerialen kunnen kiezen bij het ontwerpen van kabels op basis van gebruik en behoeften. Volgens de normen vermeld in NEC 310.4 (A) of (B) kunnen kabelgootkabels verschillende soorten isolatiematerialen gebruiken, en de keuze voor specifieke soorten isolatiematerialen heeft rechtstreeks invloed op de nominale spanning van de kabel. Het spanningsniveau van de kabelgoot kan bijvoorbeeld 600 volt, 1000 volt of 2000 volt zijn.
Wat betreft het ontwerp van de kabelstructuur maken kabelgootkabels ook een metalen afschermingslaag mogelijk om de geleidergroep te bedekken, een metalen afschermingslaag die onder de buitenmantel wordt geplaatst, of in sommige gevallen zelfs dubbele afscherming. Het voordeel van dit ontwerp is dat het extra bescherming tegen elektromagnetische interferentie kan bieden, waardoor de kabel stabieler kan werken in een omgeving met hoge elektromagnetische interferentie. Volgens de NEC-specificatie is een metalen mantel of pantserlaag echter niet toegestaan onder of boven de niet-metalen mantel van de kabelgoot, waardoor de kabelcategorie verandert in een met metaal beklede kabel (kabel van het MC-type), die wezenlijk verschillend van de structurele vereisten en functies van de kabelgoot.
Sollicitatie
TC-kabels worden gebruikt in een breed scala aan toepassingen, van stroomvoorziening, lichtregeling, signaleringscircuits tot klasse 1-circuits en onbeperkte brandalarmcircuits. Vanwege het flexibele ontwerp en de uitstekende elektrische prestaties zijn TC-kabels de eerste keuze geworden voor veel industriële en commerciële locaties. Om de veilige werking van de kabels op lange termijn te garanderen, moeten ze tijdens de installatie uit de buurt van gebieden worden geïnstalleerd die gevoelig zijn voor fysieke schade en in veel gevallen in kabelgootsystemen worden gerangschikt. In bepaalde gevallen kunnen kabelgootsystemen op bepaalde plaatsen gaten laten (zoals een opening van wel 30 cm) zonder dat er extra bescherming van de kabels in deze gebieden nodig is. Dit flexibele ontwerp vermindert niet alleen het materiaalgebruik, maar vereenvoudigt ook de aanleg en het onderhoud van het kabelsysteem.
TC-kabels kunnen ook worden geïnstalleerd in een verscheidenheid aan bedradingssystemen, zoals kabelgootsystemen (raceways), systemen die worden ondersteund door staalkabels of andere steundraden in buitenomgevingen, en systemen die kabelgoten verbinden met stroomapparaten of andere apparatuur. Deze toepassingsscenario's vereisen doorgaans dat de kabels worden ontworpen om aan de behoeften van specifieke omgevingen te voldoen. TC-kabels die buitenshuis worden gebruikt, moeten bijvoorbeeld UV-bestendig zijn en kabels die in vochtige of corrosieve omgevingen worden gebruikt, moeten worden uitgerust met waterdichte of corrosiewerende omhulsels. Als de TC-kabel is gemarkeerd als geschikt voor directe ingraving, kan deze bovendien direct onder de grond of ander geschikt ingravingsmateriaal worden geïnstalleerd, wat geschikt is voor goedkope en sterk verborgen bedradingsoplossingen. Tegelijkertijd kunnen TC-kabels ook op explosieveilige plaatsen worden gebruikt, maar het juiste kabeltype moet worden geselecteerd op basis van de toepassingsvereisten om ervoor te zorgen dat de kabel bestand is tegen de gevaarlijke factoren op speciale plaatsen, zoals hoge temperaturen, vonken of corrosieve gassen.
Soorten
Tray Cable is onderverdeeld in vier verschillende typen, namelijk TC, TC-ER, TC-ER-HL en TC-ER-JP. Deze kabels verschillen in toepassingsscenario's en fysieke eigenschappen, voldoen aan specifieke testnormen en zijn geschikt voor verschillende installatieomgevingen.
Typ TC
Standaardtype TC-kabel is het meest basale type kabelgoot, meestal gebruikt in kabelgootsystemen, kabelgootsystemen of buiteninstallaties ondersteund door staalkabels. Deze kabel is vooral geschikt voor scenario's die basisbescherming vereisen, waarbij de kabel altijd in een bak, kanaal of draagsysteem moet worden geplaatst om ervoor te zorgen dat deze tijdens bedrijf niet door externe krachten wordt beschadigd.
Type TC-ER
Type TC-ER-kabel is gebaseerd op TC, met verbeterde anti-extrusie- en slagvastheid, en voldoet aan dezelfde druk- en impacttestnormen als MC-kabels. TC-ER-kabels kunnen ook in veeleisende omgevingen een sterke duurzaamheid en stabiliteit behouden. ER staat voor "Exposed Run", wat betekent dat TC-ER-kabels onder bepaalde omstandigheden uit de kabelgoot kunnen worden geleid en rechtstreeks kunnen worden aangesloten op stroomapparaten of andere apparatuurterminals.
TC-ER-kabels worden bovendien getest op slag- en drukweerstand om ervoor te zorgen dat ze langdurig stabiel blijven in blootgestelde omgevingen.
TC-ER-kabels voor blootgesteld gebruik worden alleen op industriële locaties geïnstalleerd en gebruikt. Dergelijke locaties worden doorgaans onderhouden en geïnspecteerd door professionals die gekwalificeerd zijn om problemen in het kabelsysteem snel te identificeren en aan te pakken.
TC-ER-kabels moeten fysiek worden beschermd door beugels, hoeken of kanalen om fysieke schade veroorzaakt door externe schokken, trekken enz. te voorkomen, om ervoor te zorgen dat de kabels tijdens bedrijf stabiel kunnen blijven en de noodzaak voor onderhoud in ruwe omgevingen te verminderen.
TC-ER-kabels moeten tijdens het leggen om de zes voet (ongeveer 1,8 meter) worden bevestigd.
In blootgestelde bedrijfsomstandigheden moet de kabelconstructie een aardgeleider voor de apparatuur bevatten. Voor geleiders van 6 AWG en lager kunnen geïsoleerde geleiders worden gebruikt als aardingsdraden voor apparatuur tijdens de installatie. Volgens de vereisten van NEC 250.119(B) moeten deze geleiders opnieuw worden gemarkeerd wanneer ze worden gelegd.
Uitzondering voor blootgestelde run
Wanneer TC-ER-kabel tussen kabelgoten of tussen kabelgoten en elektrische apparatuur wordt geleid en niet onderhevig is aan fysieke schade, kunnen de vereisten voor kabelondersteuning en -bescherming worden versoepeld, zodat de kabel kan worden geleid zonder voortdurende ondersteuning of bescherming gedurende maximaal anderhalve meter en zonder gezekerd te zijn gedurende deze afstand. De kabel moet echter worden vastgezet op het punt waar hij de kabelgoot verlaat, om stabiliteit en veiligheid tijdens het niet-ondersteunde traject te garanderen. Deze versoepeling van anderhalve meter is alleen van toepassing als de kabel niet onderhevig is aan fysieke schade, zoals bepaald in de uitzondering op NEC 336.10, clausule (7). Dankzij deze opstelling kan de TC-ER-kabel zonder mechanische ondersteuning of bescherming over een korte afstand van blootgestelde delen worden geleid.
Type TC- en TC-ER-kabels zijn onder bepaalde omstandigheden goedgekeurd voor gebruik op gevaarlijke locaties. De installatie van deze kabels moet aan specifieke eisen voldoen om een veilige werking in risicovolle omgevingen te garanderen.
Volgens de relevante bepalingen van de NEC-code (501.10 (A), 502.10 (B) en 503.10 (A)) kunnen TC- en TC-ER-kabels worden gebruikt in de volgende gevaarlijke zones: Klasse I, Divisie 2 (gebieden waar waar brandbare gassen of dampen aanwezig zijn), Klasse II, Divisie 2 (gebieden waar brandbare stof aanwezig is), en Klasse III, Divisie 1 en Divisie 2 (gebieden waar ontvlambare vezels en rondvliegende deeltjes aanwezig zijn). Deze zones vertegenwoordigen verschillende niveaus van gevaarlijke omgevingen en vereisen dat kabels voldoen aan hogere veiligheidsnormen wat betreft ontwerp en installatie om het risico op explosie of brand veroorzaakt door vonken of hoge temperaturen te voorkomen.
Type TC-ER-HL
Type TC-ER-HL-kabel is een hoogwaardige kabel die een aantal rigoureuze tests heeft ondergaan, waaronder een impacttest bij lage temperatuur, een impacttest op mechanische schade, een extrusietest en een vlamvertragende test. Door deze tests heeft de TC-ER-HL-kabel een uitstekende fysieke sterkte en brandwerendheid, waardoor de veiligheid en stabiliteit ervan worden gegarandeerd bij gebruik op locaties met een hoog risico.
Wat toepassingsscenario's betreft, kan de TC-ER-HL-kabel worden geïnstalleerd in gebieden van Klasse I, Divisie 1 en Klasse II, Divisie 1. Deze gebieden bevatten doorgaans explosieve gassen, dampen of stof, waardoor de kabel een extreem hoog beschermingsniveau moet hebben. Bovendien kunnen TC-ER-HL-kabels, wanneer flexibele verbindingen vereist zijn, ook onder specifieke omstandigheden flexibel worden toegepast.
TC-ER-HL kabelconstructie- en installatievereisten op gevaarlijke locaties
• Het buitenmantelmateriaal van een TC-ER-HL-kabel moet geschikt zijn voor de omgeving waarin deze wordt geïnstalleerd en moet in staat zijn de integriteit en duurzaamheid te behouden onder gespecificeerde omstandigheden van temperatuur, vochtigheid, chemicaliën of mechanische schokken.
• De doorsnede van TC-ER-HL-kabels moet rond zijn om compatibel te zijn met kabelconnectoren met hogere afdichtingseigenschappen, waardoor effectiever kan worden voorkomen dat schadelijke stoffen in de verbinding binnendringen en de afdichtingsprestaties van het totale systeem worden gegarandeerd.
• De buitenmantel van TC-ER-HL-kabels moet uit een doorlopend niet-metalen materiaal bestaan met een goede lucht- en dampdichtheid. De buitenmantel mag geen scheuren, gaten of andere gebreken vertonen waardoor gas en damp in de kabel kunnen binnendringen.
• Wanneer de diameter van TC-ER-HL-kabels groter is dan 2,5 cm, moeten de aardgeleiders van de apparatuur worden blootgelegd om een betrouwbaar aardingspad te bieden, en moet er een metalen afschermingslaag worden toegevoegd tussen de geleider en de buitenmantel.
Zie NEC 336.130
Naast het voldoen aan de bovenstaande structurele vereisten moet de installatie van TC-ER-HL-kabels ook voldoen aan de vereisten dat ze alleen van toepassing zijn op beperkte industriële gebieden waar de toegang van het publiek strikt wordt gecontroleerd en alleen gekwalificeerde professionals de installatie, het onderhoud en de installatie mogen uitvoeren. reparatie. Deze beperking vermindert niet alleen de veiligheidsrisico's veroorzaakt door onjuiste bediening, maar zorgt er ook voor dat de kabels tijdens bedrijf professioneel worden gecontroleerd en onderhouden. De circuitspanning mag niet hoger zijn dan 600 volt om het risico op vlambogen of vonken die door hoge spanning kunnen worden veroorzaakt, te verminderen. Bij het installeren van TC-ER-HL-kabels moeten ze worden beschermd tegen contact met voorwerpen die slijtage, extrusie of stoten kunnen veroorzaken. Bij installatie in ondersteuningsapparaten zoals trays en geleiders moet ervoor worden gezorgd dat deze ondersteuningssystemen de kabels volledig beschermen. De eindverbindingen van TC-ER-HL-kabels op gevaarlijke locaties moeten gebruik maken van connectoren die geschikt zijn voor het gebied om de afdichting en mechanische sterkte van de verbindingen te garanderen en te voorkomen dat gas of damp in het kabelsysteem binnendringt. Wanneer TC-ER-HL-kabels worden geïnstalleerd in geventileerde bakken of geleiders, moet speciale aandacht worden besteed aan de opstelling en afstand van de kabels om het risico op brand als gevolg van stofophoping te voorkomen. Deze opstelling zorgt voor voldoende luchtcirculatie en vermindert potentiële gevaren veroorzaakt door stofophoping.
Zie NEC 501.10(A)(1)(6) en NEC 502.10(A)(1)(6)
Type TC-ER-JP
Type TC-ER-JP-kabels zijn traykabels waarvan de aanduiding "JP" betekent dat de kabels extra "joist pull"-mogelijkheden hebben. In woongebouwen kunnen TC-ER-JP-kabels door gaten in houtconstructies gaan zonder de buitenmantel door wrijving te beschadigen. Wanneer ze in houtconstructies worden geïnstalleerd, hebben TC-ER-JP-kabels een hogere slijtvastheid, waardoor het risico op schade aan de buitenmantel als gevolg van wrijving tijdens de installatie wordt verminderd.
Deze kabel wordt voornamelijk gebruikt voor de voeding van generatoren en regelcircuits in residentiële toepassingen, waardoor huizen flexibelere en veiligere opties voor de stroombedrading krijgen.
Zie NEC 336.10(9)
